 Panzer IV Sd Kfz 161 Ausf F

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso
Andare alla pagina : 1, 2  Seguente
AutoreMessaggio
scooter
Colonnello
Colonnello
avatar

Località (indirizzo completo) : Sommariva del Bosco
Età : 56
Messaggi : 694
Data d'iscrizione : 05.10.10

MessaggioTitolo: Panzer IV Sd Kfz 161 Ausf F   Ven 17 Ott 2014 - 13:36

Quando ho un pò di tempo libero riesco anche a modellare ...

Come da titolo il soggetto è il Pz IV 75mm canna corta in livrea DAK.
Lo scafo inferiore con tutto il rotolamento e sospensioni è il nuovo Asiatam, ottimo sotto tutti gli aspetti (più avanti andremo nel dettaglio), per ora iniziamo da quello che c'è da sistemare nella Torretta HL.

La Kiste è totalmente sballata, quindi si taglia via e si sistema la parte posteriore della torretta.



Ovviamente sono stati rimossi tutti i particolari non corretti ed i portelli per lavorare meglio.





La Kiste è stata portata alle dimensioni e forme corrette.



Le protezioni dei visori laterali sono spostate rispetto a dove dovrebbero essere, peccato che sono stampate nella torretta, per cui si eliminano, non prima di aver ricavato uno stampo per clonarle in resina.



Adesso sono nel posto giusto, già che ci siamo facciamole mobili ...



Così li dietro ci possiamo nascondere i sensori IR e (anche se siamo in stagione) niente più fungo



Anche le protezioni dei visori anteriori sono state rimosse e rifatte in resina, così abbiamo risolto il problema del sensore IR frontale ...
la protezione sinistra sarà anch'essa mobile.

Adesso viene il difficile, il cannone è accettabile però rinculerebbe tutto (affusto compreso) ma nel 75mm corto rinculava solo
la canna per cui modifichiamo con un paio di tubi di alluminio lavorati.
Inoltre il mantello è errato (troppo grande) quindi lo portiamo alle forme corrette.



Ho aggiunto anche le fasce che (nel reale) trattengono la protezione frontale dell'affusto.



E' stato creato il supporto per il cannone che si adatta agli incastri presenti nella torretta, ed è stato realizzato il supporto del servo per il rinculo.
Cosi facendo è stato possibile avvicinare il mantello al rotore della torretta che era troppo distaccato.



Il supporto blindato per la MG coassiale al cannone è troppo corta e va corretta.

Continua .....


Ultima modifica di scooter il Sab 8 Nov 2014 - 17:05, modificato 2 volte
Tornare in alto Andare in basso
http://www.ibu-electronics.com
Admin Colomboantonio2005
Admin
Admin
avatar

Località (indirizzo completo) : Sant'Angelo Lodigiano
Età : 48
Messaggi : 1695
Data d'iscrizione : 27.04.10

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Ven 17 Ott 2014 - 16:59

grande!! grande!!
ottimo reportage resto in trepidante attesa delle prossime puntate.
Complimenti per le  foto   precise e dettagliate
Ciao Colombo
yeahhh

_________________
Fama di loro il mondo esser non lassa;
misericordia e giustizia li sdegna:
non ragioniam di lor, ma guarda e passa
Tornare in alto Andare in basso
http://carrirc.attivoforum.com
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 73
Messaggi : 5150
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Ven 17 Ott 2014 - 18:10

.


.............. affraid assolutamente estasiato, direi basito per l'ORIGINALITA' nell'intenzione usata uscendo completamente dalle solite regole modelistiche convenzionali cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers cheers

... un saluto regolamentare sull'attenti alla Compagnia Carri piemontese e un encomio per il sito CARRIRC per un'Eccellenza senza pari ... roba da assegnazione medaglie bounce

flower
Tornare in alto Andare in basso
borealis
Generale
Generale
avatar

Località (indirizzo completo) : Astesàn!
Età : 46
Messaggi : 2374
Data d'iscrizione : 30.04.10

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Sab 18 Ott 2014 - 20:38

Bè sè è stato tale da evocare un commento dello Sven, che altro aggiungere?
Ottimo lavoro!
Tornare in alto Andare in basso
scooter
Colonnello
Colonnello
avatar

Località (indirizzo completo) : Sommariva del Bosco
Età : 56
Messaggi : 694
Data d'iscrizione : 05.10.10

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Sab 8 Nov 2014 - 17:01

Aggiornamento ....

la torretta è quasi completata si notano :
Il deviatore per l'antenna (quello originale è troppo grande e non corretto nelle forme)
Il supporto per la MG della lunghezza giusta.



Anche avvicinando il mantello del cannone alla torretta rimaneva un bruttissimo spazio vuoto (dove nel vero c'era il rotore dell'alzo), quindi con un pò di alluminio si provvede ... ovviamente sono due parti che scorrono una sull'altra diversamente addio alzo.



Anche il fermo dei portelli era troppo grande quindi ...
La maniglia di apertura era a contatto con il portello, per cui la tagliamo e la distanziamo



La Kiste corretta va al suo posto dopo aver aggiunto le cerniere del portello, però mi sono fatto nuovamente prendere la mano ed ho aggiunto i fermi del portello (ABER) che sono composti da 4 pezzi fotoincisi da piegare e saldare (microscopici, così per fare un bel lavoro mi ci sono volute due ore) e devo dire che sono realistici



Anche i ganci (di sollevamento ??) della torretta originali se ne sono andati per fare posto a questi.



Ora mancano i cordoni di saldatura ed una mano di primer
Dopo un pò di indecisione (inizialmente non volevo neppure montare il sistema IR) ho optato per 5 sensori e 5 led di segnalazione nella cupola il luogo di quanto pianificato prima cioè dietro gli sportelli mobili.

Continua ...
Tornare in alto Andare in basso
http://www.ibu-electronics.com
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 73
Messaggi : 5150
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Dom 9 Nov 2014 - 13:15

.

... caro piemunties, interventi di fine modellatura come quello che presenti, diventa automaticamente un'icona di paragone per chiunque decide di affrontare il tema panzerkampvagenIV ... voglio dire che questro trhead diventa un must "guidato" da un'abilità non comune sul VERO modellismo che esula i semplicismi aggressivi di vantare scatolame assemblato ...

Avec un chapeau et cher ami de tout mon admiration sincère.


lol! cheers cheers cheers

.
Tornare in alto Andare in basso
Joseph Porta
Sottotenente
Sottotenente
avatar

Località (indirizzo completo) : Carbonara Scrivia
Età : 47
Messaggi : 120
Data d'iscrizione : 08.05.12

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Dom 9 Nov 2014 - 21:24

....... grande!! grande!! grande!!
Un lavoro veramente di fino
ciaoooooo ciaoooooo ciaoooooo
Tornare in alto Andare in basso
scooter
Colonnello
Colonnello
avatar

Località (indirizzo completo) : Sommariva del Bosco
Età : 56
Messaggi : 694
Data d'iscrizione : 05.10.10

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Sab 20 Dic 2014 - 16:33

continuano i lavori ...

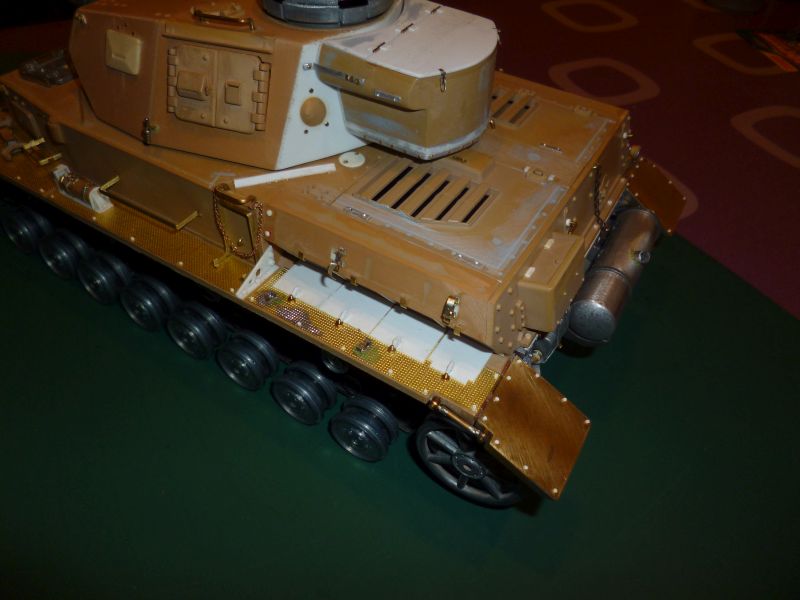

parte posteriore-superiore dello scafo, sostanzialmente corretta però manca qualche bullone qua e la, rifatti ganci (tanto uno era rotto), la scatola posteriore (corretto che ci sia fino alla versione F/G, dalla versione H erano in torretta) è il contenitore dei fumogeni che va bene cosi com'è aggiungendo le catenelle di innesco.

corretta la forma dei portelli motore stuccando le fessure e rifacendo le maniglie.
è stato necessario rifare un deviatore ed un portello che erano nel posto sbagliato.



la parte anteriore dei parafanghi è sbagliata,(deve essere liscia e diritta) quindi via tutto e si ricostruisce in ottone, assottigliata anche la staffa di irrigidimento.
è stato necessario eliminare tutto l'antisdrucciolo dal momento che sul reale era applicato sui parafanghi mediante rivetti.
sono stati sostituiti anche portelli anteriori con quelli in metallo (corretti nelle forma della prese di ventilazione e nelle cerniere)



rifatto il supporto dell'antenna, invece di imitare il legno lo facciamo di legno ...



i convogliatori dell'aria devono essere modificati ed è necessario rifare la staffa triangolare di supporto del parafango, intanto tappiamo due buchi che non servono ed aggiungiamo le piastre di regolazione della portata di aria, in questo caso trattandosi della versione DAK le ho fissate aperte.
si nota anche il parafango posteriore rifatto (sempre in ottone) ed il leveraggio per il blocco in posizione sollevata.



sono stati sostituiti anche i portelli del pilota e del mitragliere e rifatti deviatori di protezione intorno agli stessi.



un primo piano delle piastre di regolazione di flusso e relativi galletti di bloccaggio

c'è ancora tanto lavoro da fare ....

santasanta Buon Natale a tutti  santa santa
Tornare in alto Andare in basso
http://www.ibu-electronics.com
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 73
Messaggi : 5150
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Sab 20 Dic 2014 - 16:59

.

Buon Natale anche a te Maestro.

... è un vero godimento osservare una semplice stampata HL subire una lenta trasformazione per diventare un'opera unica. Quel che ammiro costantemente è il processo d'innovazione che rivela nel tempo la necessità di lasciarsi alle spalle il passato .... il modellismo VERO va in una sola direzione: in AVANTI.


Complimenti BIRRA

santa

.
Tornare in alto Andare in basso
scooter
Colonnello
Colonnello
avatar

Località (indirizzo completo) : Sommariva del Bosco
Età : 56
Messaggi : 694
Data d'iscrizione : 05.10.10

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Ven 9 Gen 2015 - 18:36

Ultime fotografie prima della verniciatura, tanto per poter vedere alcuni dettagli che inevitabilmente saranno poco visibili nelle fotografie successive.



tutta la serie di rivetti dei parafanghi, i supporti per gli attrezzi in ottone e le cambre fotoincise, alcuni attrezzi non sono presenti dal momento che necessitano di verniciatura separata



facendomi come sempre prendere la mano ho rifatto l'approssimativo estintore, niente notek dal momento che sulla versione F DAK non c'era.



Molti particolari del modello HL sono stati rimossi perché presenti solo sulle versioni dalla G in poi



Per il momento è tutto, ora passiamo alla verniciatura ...
Tornare in alto Andare in basso
http://www.ibu-electronics.com
borealis
Generale
Generale
avatar

Località (indirizzo completo) : Astesàn!
Età : 46
Messaggi : 2374
Data d'iscrizione : 30.04.10

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Lun 12 Gen 2015 - 7:32

Non tralasci nessun dettaglio, bel lavoro
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 73
Messaggi : 5150
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Lun 12 Gen 2015 - 11:13

.

.... come ho scritto in precedenza e altrove, questi lavori diventano le autentiche navi scuola per coloro che si addentrano seriamente nel Vero modellismo. Le differenze fra gli scatolami e le modifiche auto costruite, insegnano ai neofiti, l'enorme differenza che divide semplicemente due fronti distinti, per nulla contro, dove emerge la netta capacità individuale priva di qualsiasi pretesto egoico ed esibizionistico, in virtù dell'esempio pratico sul fare, tacendo sul dire ....

un alla Sven.

.dimenticavo, d'aggiungere, l'importanza dei forum sulla diffusione d'informazioni, come comunicazioni, in piena libertà d'opinioni.
Tornare in alto Andare in basso
scooter
Colonnello
Colonnello
avatar

Località (indirizzo completo) : Sommariva del Bosco
Età : 56
Messaggi : 694
Data d'iscrizione : 05.10.10

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Lun 12 Gen 2015 - 18:00

Cari Amici, grazie per i commenti benevoli ...
Tutto quello che vedete come opera personale non sarebbe stato possibile senza il vostro contributo, inteso come scambio di informazioni, critiche, consigli ed opinioni personali.
Questa è l'essenza stessa di un forum sempre che, come giustamente fa notare lo Sven, ci sia libertà di opinione.
Troppo spesso abbiamo assistito a tristi spettacoli di talebani invasati o semplici psicopatici ...

Dimenticavo : Je suis Charlie
Tornare in alto Andare in basso
http://www.ibu-electronics.com
scooter
Colonnello
Colonnello
avatar

Località (indirizzo completo) : Sommariva del Bosco
Età : 56
Messaggi : 694
Data d'iscrizione : 05.10.10

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Gio 5 Mar 2015 - 14:23

Finito ... 3 Rosso, 1941 Libia











Dentro non ci sta neppure più uno spillo ...





Un primo piano della rotazione torretta mediante servocomando,, poco ingombrante e silenzioso ...

Tornare in alto Andare in basso
http://www.ibu-electronics.com
gianmario
Sottotenente
Sottotenente
avatar

Località (indirizzo completo) : via roma 13 25030 rudiano bs
Età : 51
Messaggi : 138
Data d'iscrizione : 06.04.13

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Gio 5 Mar 2015 - 17:52

saaalve come se dis al me pais brau brau brau spettacules non vedessi l'ora di vedirlo ma forse ho bevuto trop BIRRA BIRRA BIRRA BIRRA BIRRA BIRRA welcome welcome welcome ci vediamo prest
Tornare in alto Andare in basso
Admin Colomboantonio2005
Admin
Admin
avatar

Località (indirizzo completo) : Sant'Angelo Lodigiano
Età : 48
Messaggi : 1695
Data d'iscrizione : 27.04.10

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Ven 6 Mar 2015 - 10:23

grande!! grande!! grande!! grande!! grande!! grande!! grande!! grande!! grande!! grande!!

_________________
Fama di loro il mondo esser non lassa;
misericordia e giustizia li sdegna:
non ragioniam di lor, ma guarda e passa
Tornare in alto Andare in basso
http://carrirc.attivoforum.com
Daffy Duck
Sergente
Sergente
avatar

Località (indirizzo completo) : Chieti
Età : 48
Messaggi : 82
Data d'iscrizione : 24.09.14

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Ven 6 Mar 2015 - 10:35

Ti faccio davvero i complimenti per un bellissimo ed affascinante carro del teatro di operazioni belliche nord-africano.

grande!!
Tornare in alto Andare in basso
maurizio47
Colonnello
Colonnello


Località (indirizzo completo) : Via Claudio Monteverdi, 6
Età : 70
Messaggi : 790
Data d'iscrizione : 26.10.13

MessaggioTitolo: panxer IV Sd Kfz 161 Ausf F   Ven 6 Mar 2015 - 11:14

Vedremo, spero, anche questo assieme all'Opel Bliz radiocomunicazioni, sempre nel deserto Nord-Africano.
Mi confesso, mi farà un certo effetto questo scenario in quanto sia mio padre che mio zio hanno combattuto in Africa nel secondo conflitto mondiale ma, bando ai ricordi, non vedo l'ora di esserci.
Ciao a tutti.
Maurizio
Tornare in alto Andare in basso
borealis
Generale
Generale
avatar

Località (indirizzo completo) : Astesàn!
Età : 46
Messaggi : 2374
Data d'iscrizione : 30.04.10

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Ven 6 Mar 2015 - 12:59

Un capolavoro
Tornare in alto Andare in basso
Daffy Duck
Sergente
Sergente
avatar

Località (indirizzo completo) : Chieti
Età : 48
Messaggi : 82
Data d'iscrizione : 24.09.14

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Ven 6 Mar 2015 - 17:59

maurizio47 ha scritto:
Mi confesso, mi farà un certo effetto questo scenario in quanto sia mio padre che mio zio hanno combattuto in Africa nel secondo conflitto mondiale ma, bando ai ricordi, non vedo l'ora di esserci.

Maurizio allora avremo molto da parlare assieme  Locale ... ho già preparato la lampada per l'interrogatorio !!! lol!

Scusate l'OT
Tornare in alto Andare in basso
maurizio47
Colonnello
Colonnello


Località (indirizzo completo) : Via Claudio Monteverdi, 6
Età : 70
Messaggi : 790
Data d'iscrizione : 26.10.13

MessaggioTitolo: panxer IV Sd Kfz 161 Ausf F   Ven 6 Mar 2015 - 18:29

Ok, allora porterò una bella sdraio ed un paio d'occhiali.
Bisogna stare attenti ad una FEROCE abbronzatura.
Ciao ed alle prossime "bischerate", come diciamo noi fiorentini.
Maurizio
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 73
Messaggi : 5150
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Ven 6 Mar 2015 - 20:31

.


.... è esattamente quanto mi aspettavo da te, i complimenti si potrebbero sprecare e per far sì che diventi l'incona d'ispirazioni future per dei seguaci del VERO modellismo, un paio di chicche, se permetti, per renderlo unico ...

... accanto alla MG del marconista manca il visore di puntamento ..... e sulla torretta del capocarro (per la versione DAK) manca il collimatore di tiro ... o non c'era?



... è quel piccolo riferimento davanti al visore centrale ...

Aspettavo il tuo capolavoro, lo Sven è molto curioso per i tuoi risultati sunny

Cerea nèe.

.
Tornare in alto Andare in basso
scooter
Colonnello
Colonnello
avatar

Località (indirizzo completo) : Sommariva del Bosco
Età : 56
Messaggi : 694
Data d'iscrizione : 05.10.10

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Dom 8 Mar 2015 - 16:12

Ola Magister, mi serve il tuo aiuto, non ho trovato nelle mie monografie dettagli sul visore del marconista ...
Per il collimatore esterno davanti alla botola del capocarro mi risulta presente solo dalla versione G in poi (cannone lungo)
Question Question Question
Tornare in alto Andare in basso
http://www.ibu-electronics.com
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 73
Messaggi : 5150
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Dom 8 Mar 2015 - 19:59

.

..... lei è un fine cultore dei particolari, ecco perchè mi sono permesso di indicare un paio di minuscoli accessori di bordo




....... appena sulla destra dell'ogiva della MG c'è un piccolo foro che serve al mitragliere per prendere la mira ...

... di fronte al visore centrale della toretta del comandante, si vede il mirino per il puntamento di tiro ... serviva come collimatore trigonometrico utile per il brandeggio orizzontale ...

BIRRA

.

Tornare in alto Andare in basso
Gertig.
Generale
Generale
avatar

Località (indirizzo completo) : Dausìn a Turin
Età : 49
Messaggi : 1627
Data d'iscrizione : 27.04.15

MessaggioTitolo: Re: Panzer IV Sd Kfz 161 Ausf F   Gio 30 Apr 2015 - 11:13

Ciao Ivano, finalmente posso dinuovo farti i meritatissimi complimenti per i modelli che sforni (anche se ultimamente a ritmo abbastanza blando... Very Happy aihaiahaiahiii ) ma come dice "il saggio" meglio pochi ma buoni, che tanti e carenti di dettagli!!
Gli interni dei tuoi mezzi sono sempre da invidia....l'ordine nei cablaggi su tutto.
Bravissimo.
