 Prototipare una torretta KV1 - 1C

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso
Vai alla pagina : 1, 2, 3, 4, 5  Seguente
AutoreMessaggio
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 15:41

.

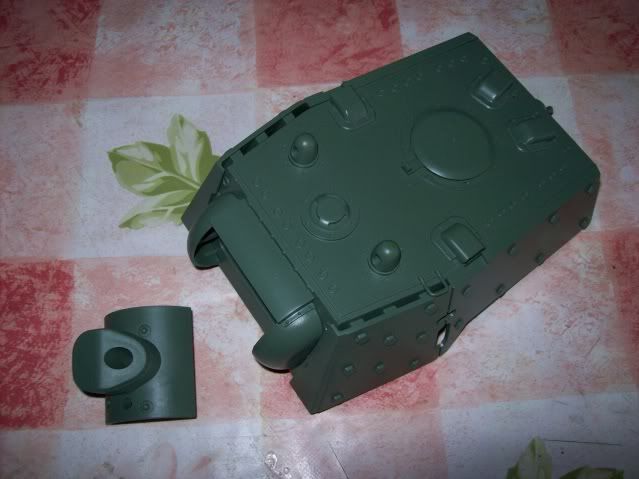

... la torre pronta al sacrificio ...

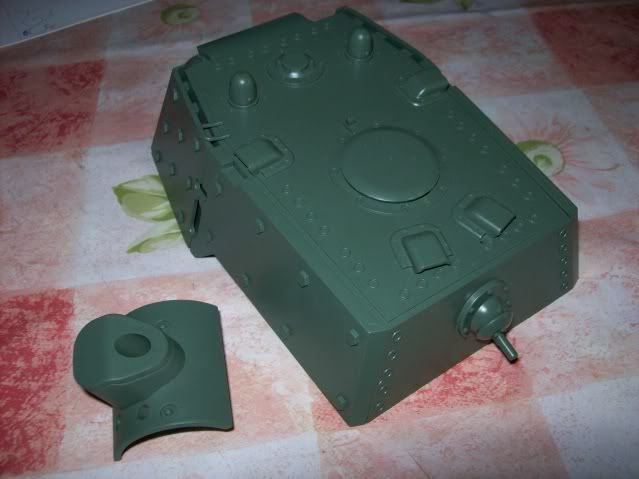

... una smontata completa dell'interno ...



... per non avere fastidi con le parti elettriche ...



.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 15:43

.


... per prima cosa si toglie le due piastre laterali fortunatamente fissate solo da incastro ... questa torre non ne usa e quindi si eliminano ...


:police: ... guardando queste immagini direi di non sottovalutare le operazioni di scasso perchè i tagli richiedono un attento esame sulle quote e un errore si paga ...

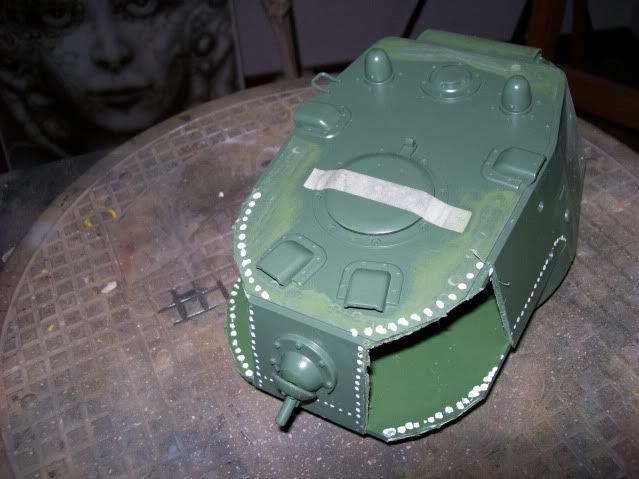

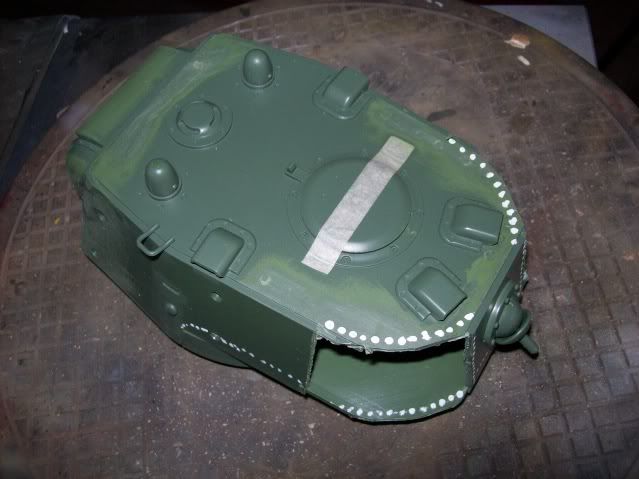

... la puntinatura aiuta sull'operazione ...



... dando la prima idea sul lavoro da fare ...


.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 15:47

.

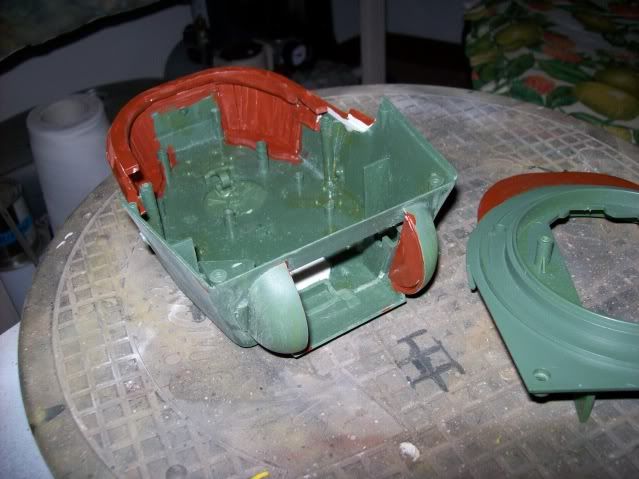

... con una roditrice si asportano con calma le parti ...



... le plastiche HL sono abbastanza morbide e si lasciano incidere senza difficolt࠮..



... vorrei aggiungere su operazioni del genere, di contenere dei facili entusiasmi nel buttarsi allo sbaraglio ... capita che osservando dei lavori in corso la faccenda si presenti come una passeggiata fattibile, mentre chi l'ha sta facendo conosce ben altre problematiche che non sempre si evidenziano fotograficamente ... parlo per esperienza pechè capita anche a me di partire di botto per poi dover riflettere a lungo per trovare quelle difficoltà che alle volte bloccano addirittura la modifica sul modello ... vedere è bello e prende la scimmia ... la realtà è sempre diversa, tanto che mi capita di avere delle difficoltà sulle spiegazioni ... non sempre si riesce nel dare e nel dire con chiarezza come si fanno certe operazioni manuali, per non parlare di quell'occhio in grado di percepire minime differenze o la stima di proporzioni centrate al volo senza ricorrere a dime di comparazione o altri sistemi di misurazione ... la raccomandazione va sempre allo studio del modello ... la testa deve incamerare a lungo delle immagini per essere in grado di ritrasmettere le stesse in un secondo tempo ... ricordiamoci la scuola a che è servita ... studiavamo per imparare ...

... per l'arte modellistica è la stessa cosa ... su questa torre ho visionato più di dieci foto per decine di volte cercando ogni particolare che mi potesse aiutare sull'inizio del primo taglio ... e un'occhiata non basta ... metti attenzione su di un particolare e ne sfuggono cento ... e un buon lavoro non esce da solo e neppure per caso, ma solo dopo averci messo tanto lavoro e molta passione ... perchè tutto questo senza anni di esperienze addosso ci si deve muovere con estrema prudenza ... niente è impossibile, è solo il tempo a decidere ...

.segue.

.il soldato ordinario Sven augura la buona giornata a tutti.

Smile
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 15:49

.

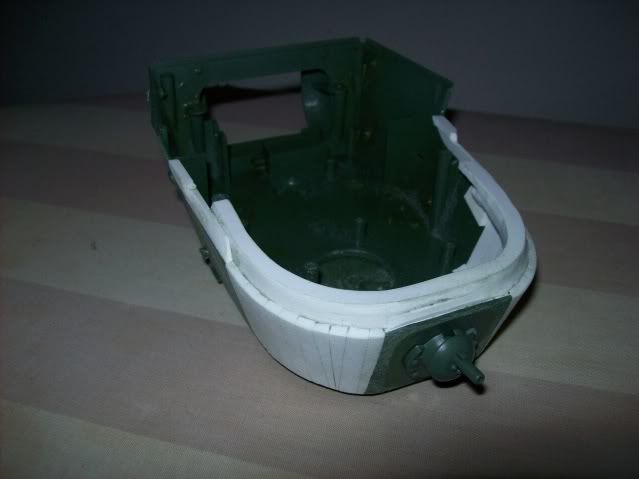

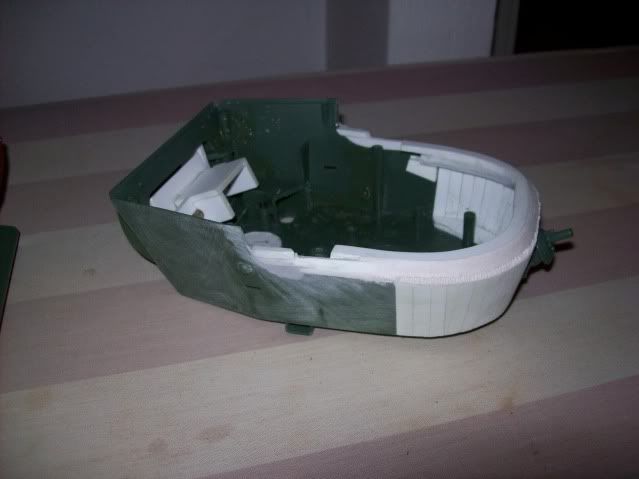

... le parti bianche sono l'ossatura per ricompattare la torretta ...



... dopo le asportazioni degli spazi si devono riarmare nuovamente per ritrovare le quote originali ...

.segue.


Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 15:54

.

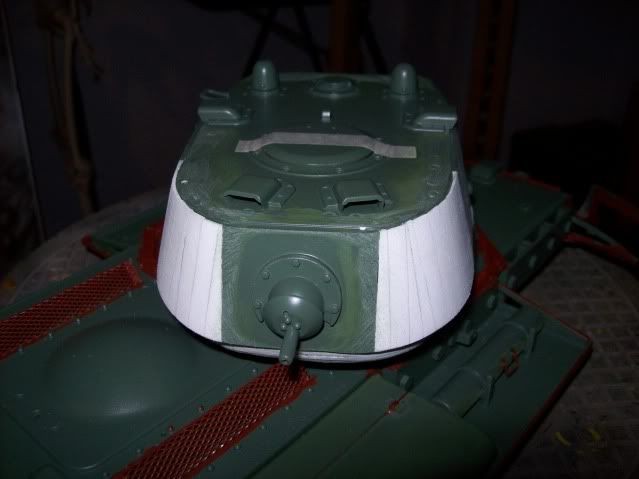

... per chi ha praticato il navale o conosce l'arte della "bottitura" questo è un semplice esercizio praticato ...



... dopo avere creato le guide interne d'appoggio si fanno le listarelle ratremate per seguire la curva ...



... questo tipo d'intervento si può pure usando del semplice cartoncino che semplifica di molto la modifica ... dopo il primo strato se ne stende un altro e la rigidità aumenta assicurando la resa ...

... un altra possibilità la offre il plasticard più duro e difficoltoso da posizionare e molto più resistente del cartone sovrapposto ... il forex per la sua facilità di taglio assucura rigidità e rapidità sulla sezionatura degli spicchi e lo spessore da la possibilità di correggere le piccole imperfezioni sulla curvatura ...

.segue.

. ::bun::
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 15:56

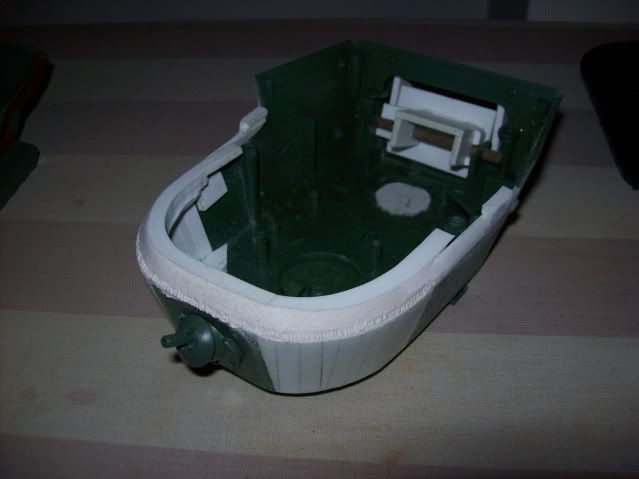

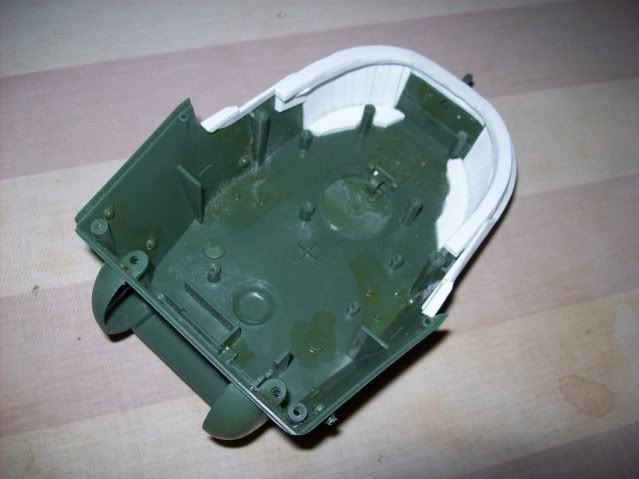

... l'ossatura capovolta ...




... mostra la parte interna ...

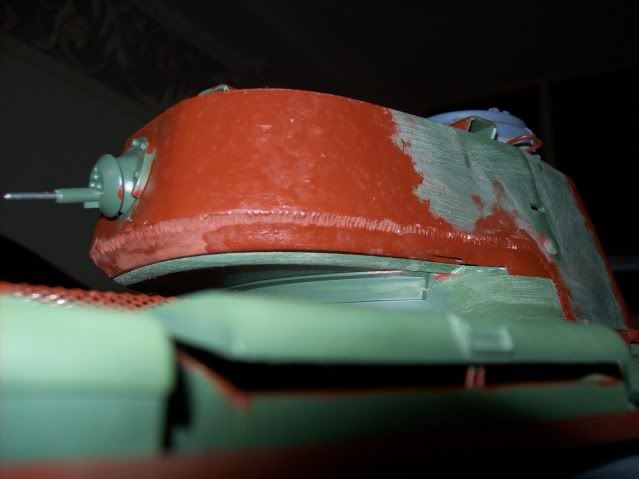

... e il profilo esterno della risagomatura sottostante della torretta ...

.segue.

. ::fufi::
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 15:57

.

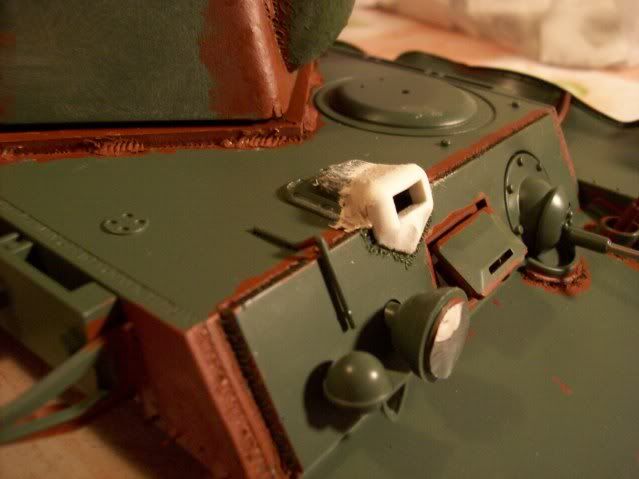

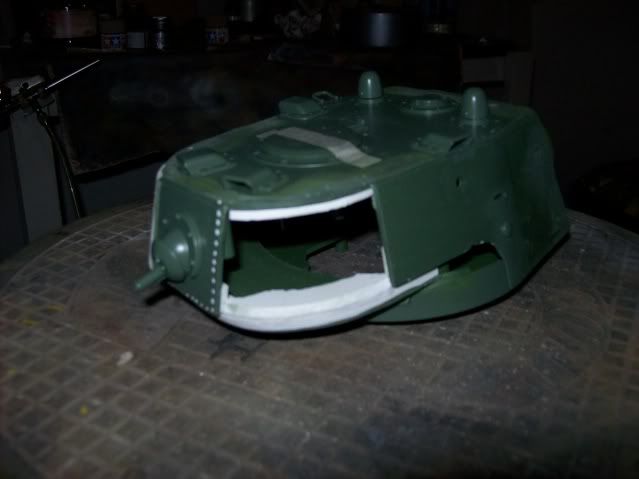

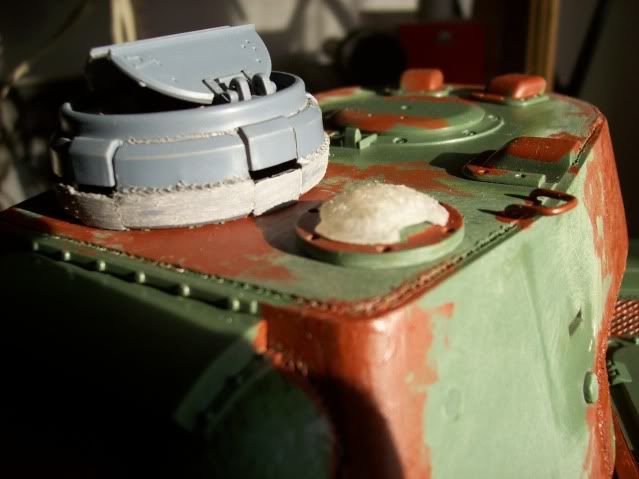

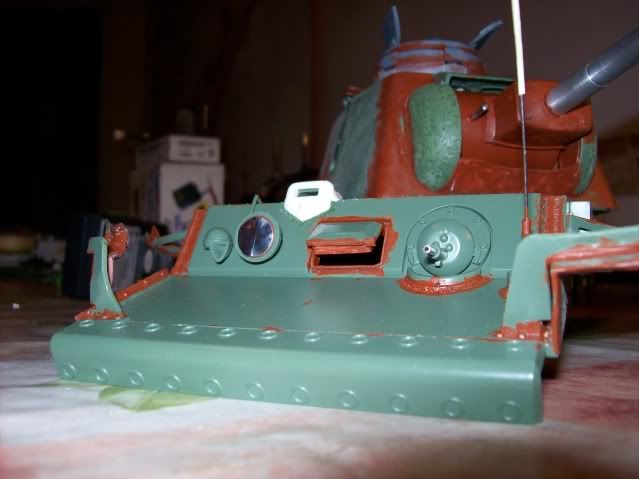

... si tolgono i visori originali e la bocca esterna della ventola d'aspirazione ...



... per fare posto all'allestimento tedesco ...



... i krukki montavano per i capi carro i visori multipli con le indicazioni di tiro in copia con l'arma da tiro ...

... quindi il 756 assume una collocazione personale ...

.segue.


. :ciaociao:
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 15:59

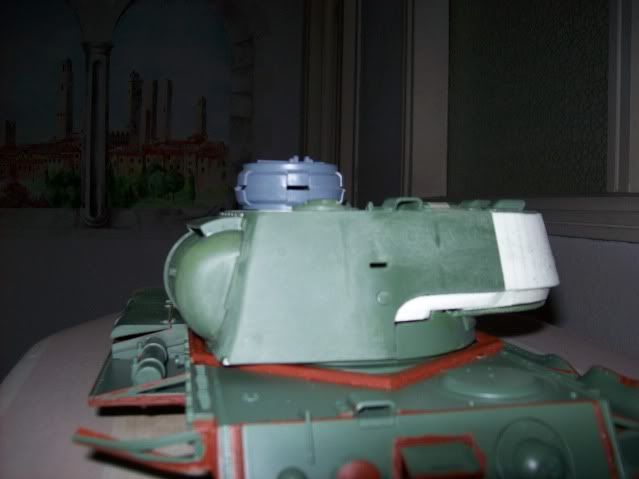

... il profilo che mostra la cupola del capo carro in posizione ...



... il magazzino ricambi ne custodiva giusto un paio di riserva ... la scatola delle riserve fa sempre dei piccoli miracoli risparmiosi ... mai buttare via niente 蠬a massima impertiva .... :dentone: ............................


.segue.

.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:00

.

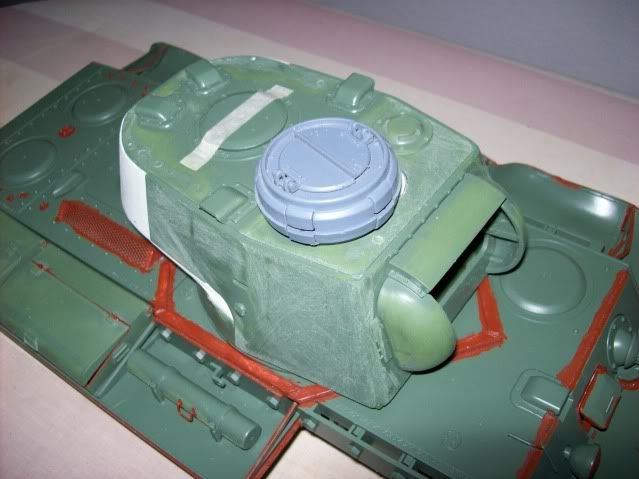

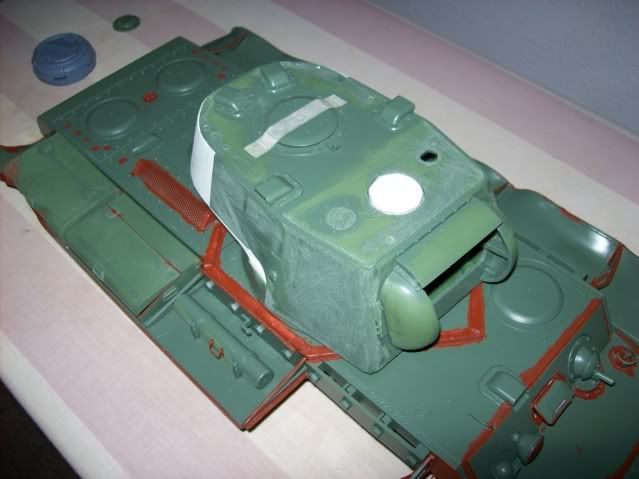

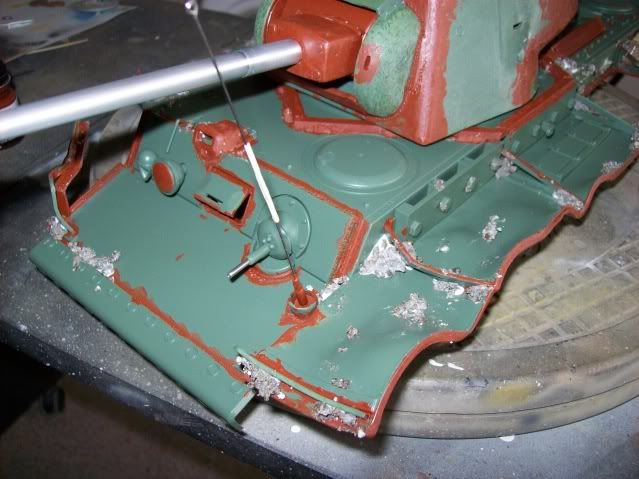

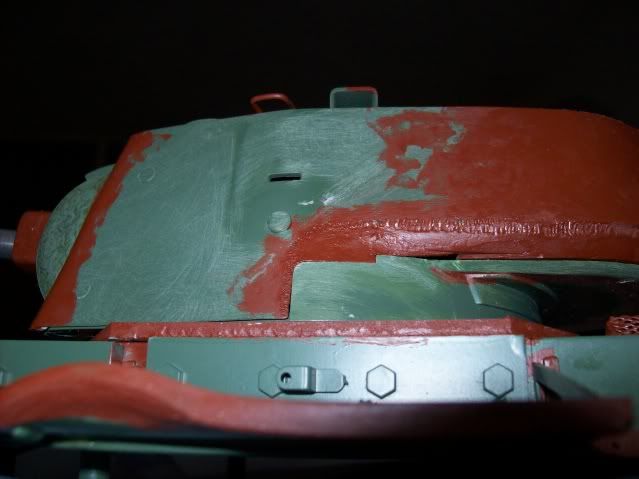

... una stuccatina leggera e l'incisione della saldatura ...



... va a completare il guscio inferiore della torre ...



.segue.

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:02

.

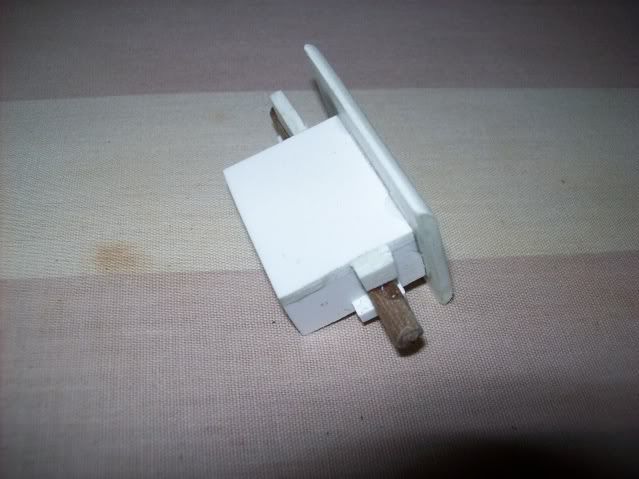

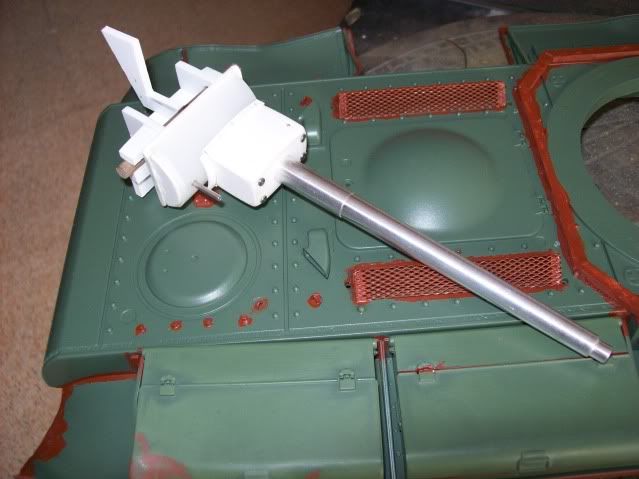

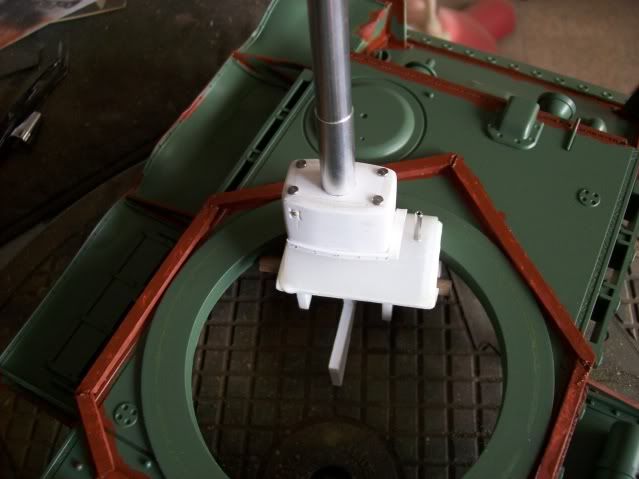

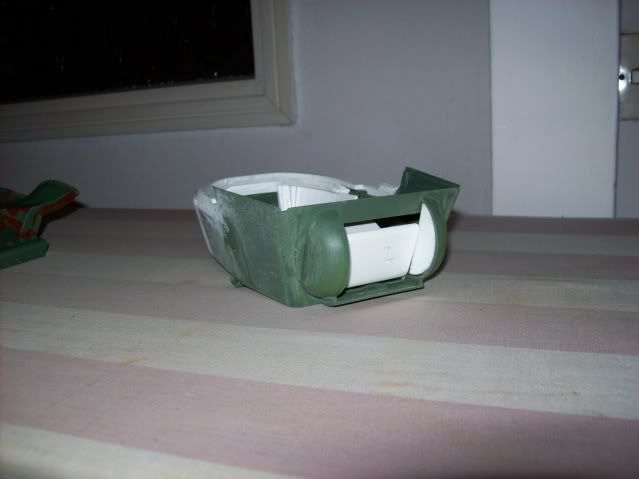

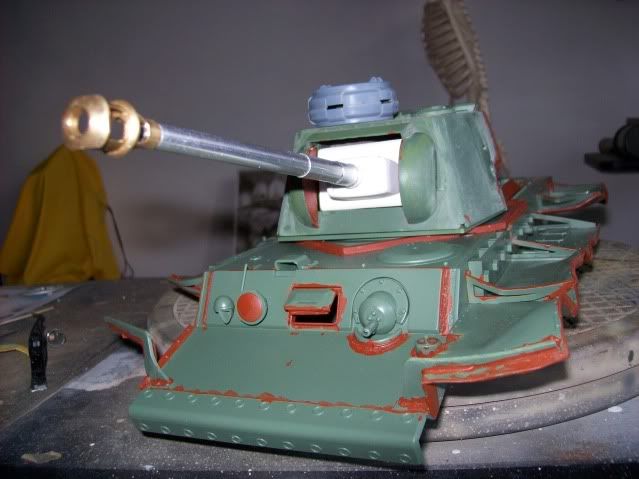

... il nuovo basculaggio per la canna ...






... il rivestimento dei laterali ...



.segue.

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:03

.

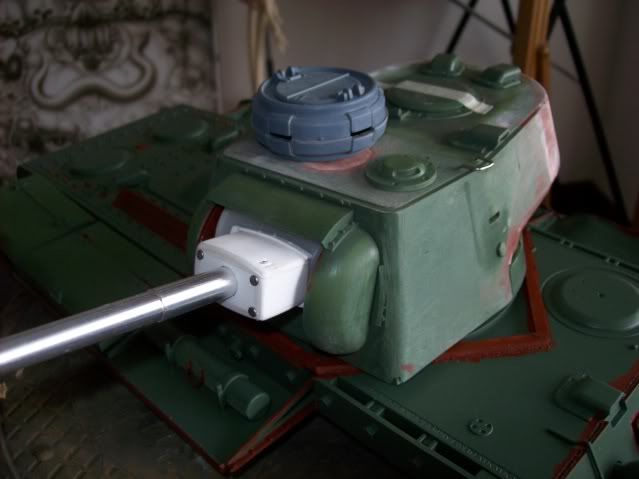

... il blocchetto portacanna ...



... regolarmente tedesco ...

.segue.


. :ciaociao
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:05

.


... la verniciatura prepara i pezzi al primo esame in quanto rivela delle imperfezioni ...




... prontamente eliminate prima delle vere operazioni finali di colorazione ...



... ovviamente questa prima vernice dev'essere carteggiata per benino e resa ...



... assolutamente opaca ... mai dare delle vernici su basi traslucide ...

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:14

.

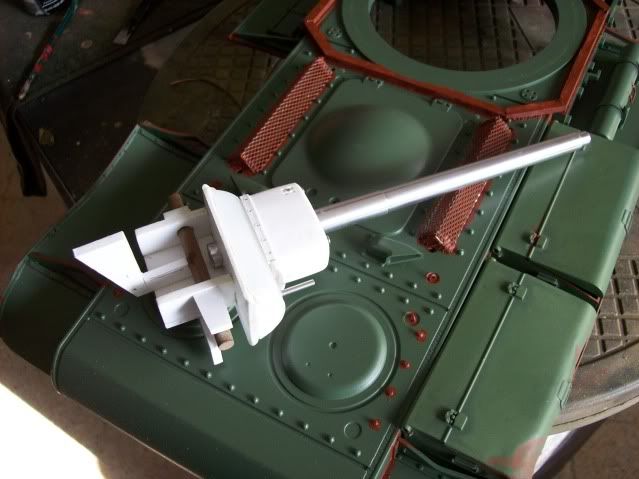

... si va con il cannone ...



... in magazzino un cannone non manca mai alla bisogna ...



... perche è un errore che le foto rivelano meglio dell'occhio ...

... la misura della canna è corretta, ma il sietema di frenaggio sporge un centimetro in meno ??? ???


... questi particolari si scoprono per un sistema di duplicazione poco usato da molti e dove 蠦acile cadere in errore ... in questo caso la realizzazione ha lasciato campo alla mano e al colpo d'occhio che inganna normalmente ... solo la sovrapposizione d'immagini è in grado di evidenziare l'alterazione sull'oggetto ... come funziona il sistema duplicativo umano è preso detto, le immagini provengono da fuori e sono immagazzinate nel cervello, noto contenitore ... l'azione "legge" le immagini e incomincia ad elaborare le forme dimensionali ma ??? mettendoci del suo ...

... quando un qualsiasi lavoro lavoro oggettivo non piace la risposta è semplice; non è tale e quale al modello campione ... un pittore ritrae un paesaggio ma non ne è contento del risultato ... ci ha messo troppo di suo e pochissimo sulla duplicazione ambientale e osservando il risultato lo trova molto dissimile dall'originale ...

... in effetti è successo sul freno del rinculo che tra le dita andava per il meglio ed in foto ha rivelato un errore di proporzione e questo chiarimento è avvenuto proprio nel confronto fotografico mediante sovrapposizione d'immagini ... sapete cosè l'immaginazione? ... è la possibilità di "fabbricare" immagini in campo bianco a piacere, ogni creativo lo può fare ... e di sovrapporre le stesse per trovare difetti ...

... questo è un errrore che avrebbe potuto anche passare inosservato ma che "vorrei sfruttare" per mettere in evidenza come si possa facilmente prendere una cantonata ... tra l'altro facilmente rimediabile, perchè i rifà sul pezzo in difetto ...

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:15

.

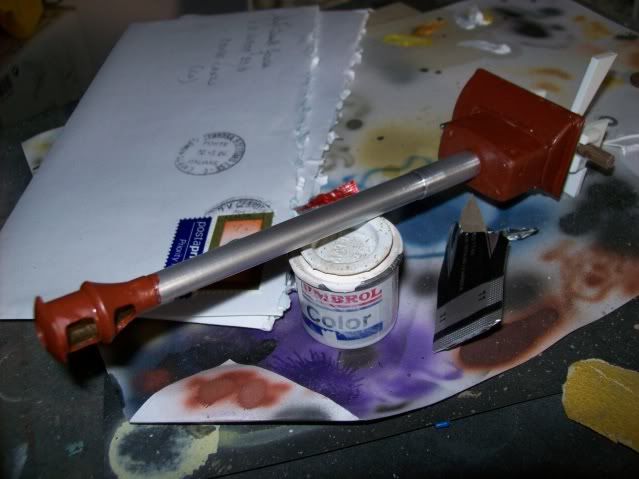

... oplà la canna corretta ...



... lungheza regolare ma il freno è stato allungato ...


-segue.


Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:16

.


... la prospettiva da la proiezione della masse in gioco ...



... e da sopra si vede il disassamento laterale dell'arma ...




... dovuto alla posizione della cupola del capocarro ...

.segue.

. ;D
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:18

.

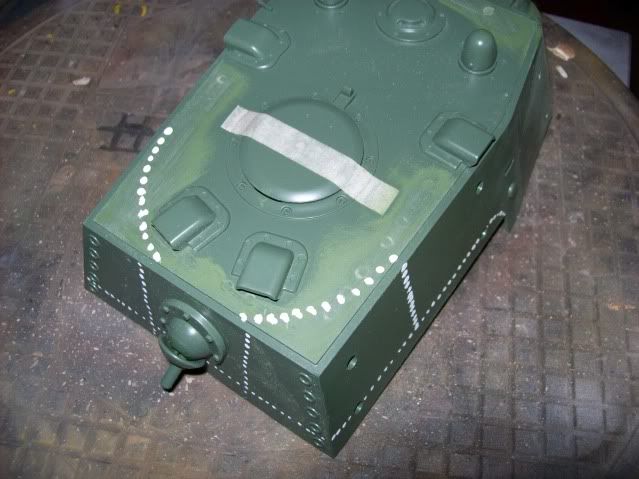

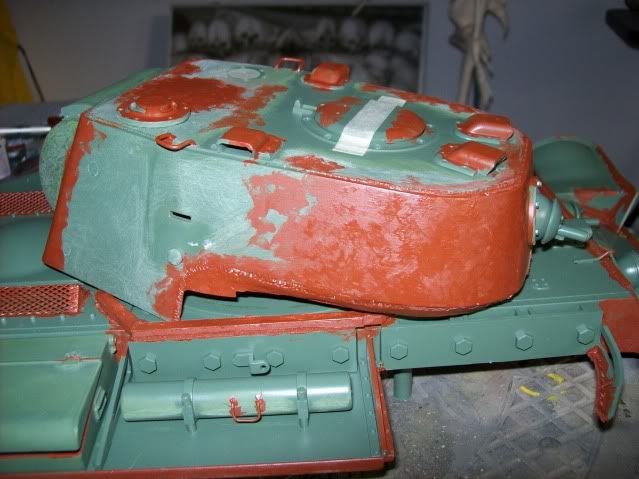

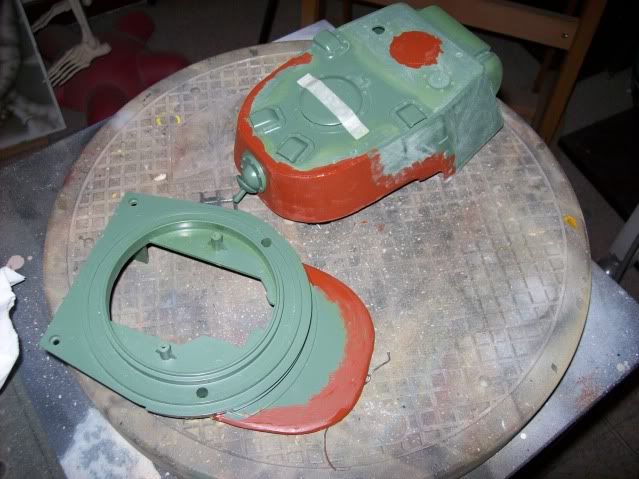

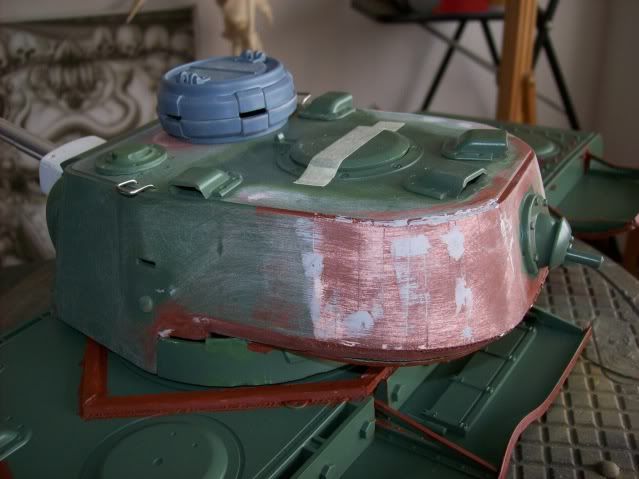

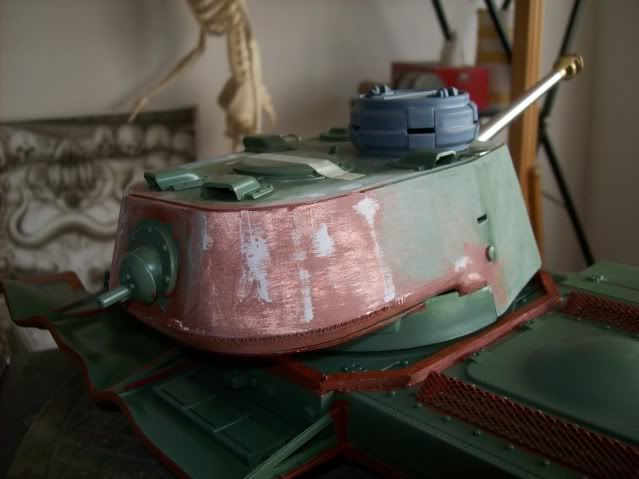

... torno sulla vernice ...



... per dire a più di che mi hanno chiesto a cosa serve l'evidenza rossa ...

... che si tratta di due indicativi separati tra di loro, il primo ho voluto mostrare ogni parte trattata, modificata o aggiunta in modo di offrire una visione ai non addetti ai lavori sulla ricchezza di particolari che hanno contraddistinto l'intervento passo passo ...

... la seconda diventa di carattere tecnico andando come prymer ad imprimere sul forex una base di aggrappaggio utile in primis, nell'evidenziare eventuali difetti da correggere e per questa funzione va regolarmente carteggiata come mostrano le foto ...



... la parte liquida è entrata nel forex essicando tanto da lasciare un velo per la successiva imprimitura e mostrando la superfice dove delle piccole stuccature necessarie completano la finitura ... nonostante si tratti di un veicolo militare di fattura grezza anche i difetti, non possono rientrare in disattenzioni che alla fine un occhio allenato troverebbe fuori luogo ...

... in seguito si vedranno nuovamente le parti semicircolari realizzate in forex coperte di prymer rosso che per la sua composizione densa va dato a pennellino senza doverlo tirare, ma cercare adagio di inzuppare le parti senza esagerare nelle colature ... questo sistema serve per dare alle superfici plastiche una parvenza di lamieroni ricavati da laminati o da colate rustiche eliminado la piattezza sul modello quando verrà verniciato ...

.segue.

. :dentone:

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:19

.

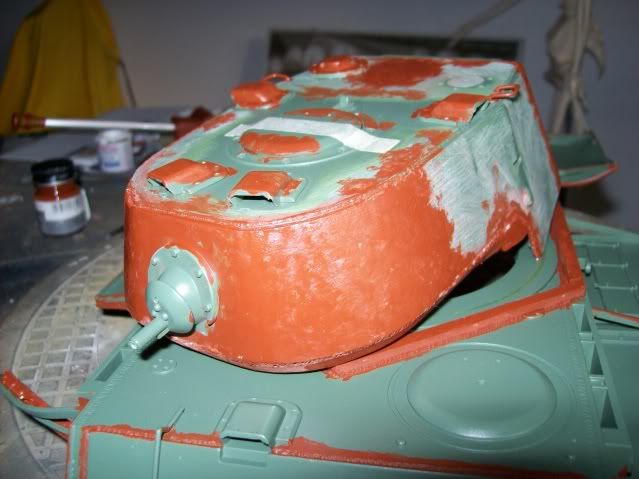

... ecco cosa s'intende ...



... per l'esattezza ...



... la prima e la seconda passata di prymer assicura un fondo privo di difetti visibili e pronto alle succesive verniciature definitive ...

.segue.

. ::fufi::
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:22

.


... e questo è il fattaccio che ha messo fuori discussione il riutilizzo dell'impianto originale ...



... la posizione decentrata del cannone tedesco ha eliminato il gruppo HL , impossibile da conservare ...



... per questa ragione ho dovuto costruire il basculaggio e l'intera struttura portante del nuovo cannone da inserire sulla torretta ...



... per questa ragione avrò la torre girevole e l'alzo del cannone perdendo il rinc**o e la fiamma dello sparo (non impossibili da attuare) ma del tutto privi d'interesse per me ... i miei fini sono su dei mezzi molto affidabili per soggetti unici o perlomeno curiosi e non sulle complessità funzionali ...

.segue.


. Smile
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:26

.


... osservazioni dal vero ...

... il carro è fermo per un cingolo spezzato e si vede la cassetta attrezzi in dotazione aperta alle spalle dell'inserviente in piedi ... che con l'altro seduto, non fanno parte dell'equipaggio ma sono meccanici addetti alle riparazioni ... il carro è sicuramente operativo e dispone della croce insegna prima dimensione riportata ... è in buono stato e manca la mitragliatrice russa sulla postazione ...

... dietro un automezzo gru in un'area sicura nelle retrovie adatta alla manutenzione officina veicoli ...

... il carro è il KV1 soviet sul quale è stato istallato un pezzo tedesco da 75mm ...



... salta all'occhio come la maggiore lunghezza della canna in brandeggio vada a toccare l'antenna della radio e qui non si spiega come mai la teutonica precisione tedesca l'abbia lasciata sulla posizione originale ... ???

... ed io la mantengo tale sul modello presentato ...

... quella che appare come mimetica sul carro potrebbe essere solo l'ombra del fogliame e stabilire il colore diventa un'utopia se non ricorrere all'epoca o sulla zona d'azione bellica in cui opererà il soggetto ...

... dopo il settembre 42 il Ministero della Guerra assegnò ai carri armati il color sabbia europeo (sendgrey) e questo è in effetti dipinto chiaro e il dato aiuta come base di partenza ...

.segue.

::fufi:: ::hee::
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:38

.

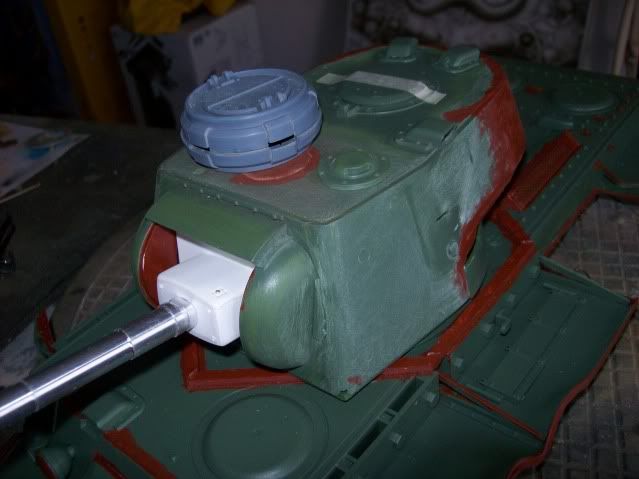

... il complesso di sparo completo ...



... con una bella canna metallica ad OC ...



... una raffinatezza dedicata al tollino russo ci vuole proprio ... :yeah:

.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:40

.





... o perlomeno assottigliata, ma che per fortuna si vede poco ...




.segue.

. Smile
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:43

.



... quando trovi un'imprecisione incominci a non dormire la notte e la smania assale il buon senso portando cupi pensieri disfattisti sui destini dell'umanità senti la tragedia dei fallimenti generazionali urlare dai profondi abissi infernali di una coscienza corrotta ...

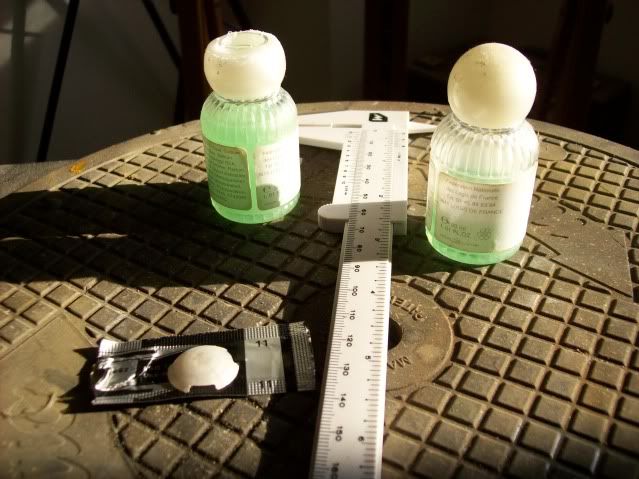

... così cerchi nei reparti donne quei misteriosi contenitori a boccetta che potrebbero dare la soluzione per una cupoletta e per rimediare al terribile errore commesso da una svista ...

... ecco la soluzione ...



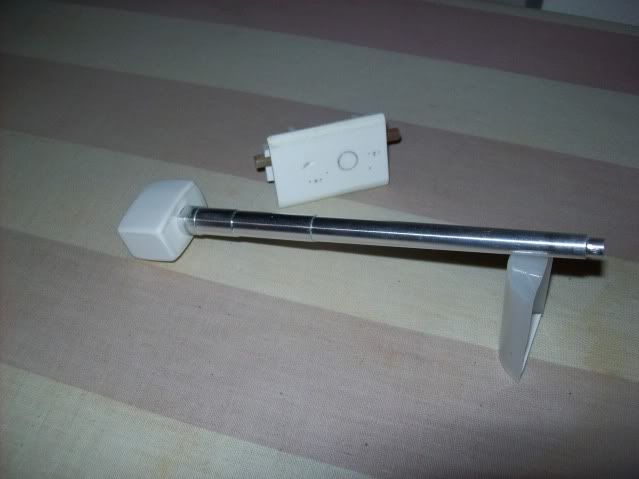

... la boccetta integra ... l'altra alla quale è stato decapitato il tappo ... il calibro per il controllo diametro (18mm) e la cupoletta ricavata manualmente ...



... certo la differenza la notano solo gli esperti e a me torna il buon sonno ristoratore senza incubi sull'imprecisione ...



... tempo impiegato circa una 40na di minuti ...

.segue.

.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:45

.



... et voilàl...



... il visorino blindato aggiunto ...



... sembra finito ma manca sempre qualcosina per dirlo definitivamente ...

. ::hee::
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:46

.


... per questa ragione si deve bandire la fretta e trovare quel che manca per dare vita al soggetto ...

... osservo lavori molto ben fatti e terminati nella pulizia assoluta e qui non sono d'accordo specie se il carro è ambientato operativo ... nel mio caso sarebbe un errore grave dopo aver contorto i parafanghi proseguire con la verniciature senza una buona dose di terriccio addossso ...



... va bene che i tedeschi erano ligi sul mantenere i carri nel massimo delle efficienze ordinate e dopo agni azione ne ripulivano le superfici ...

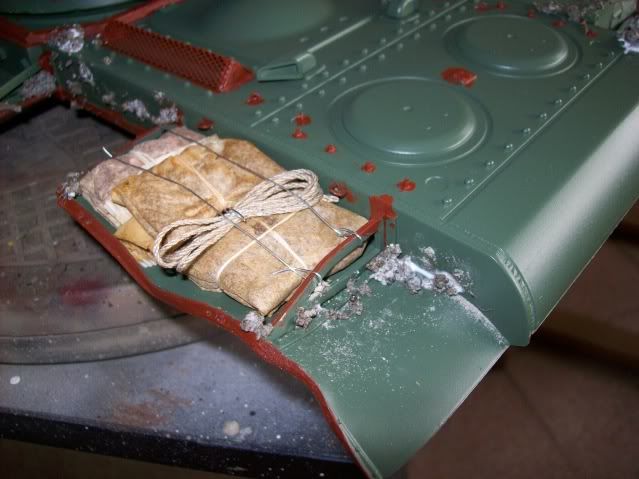

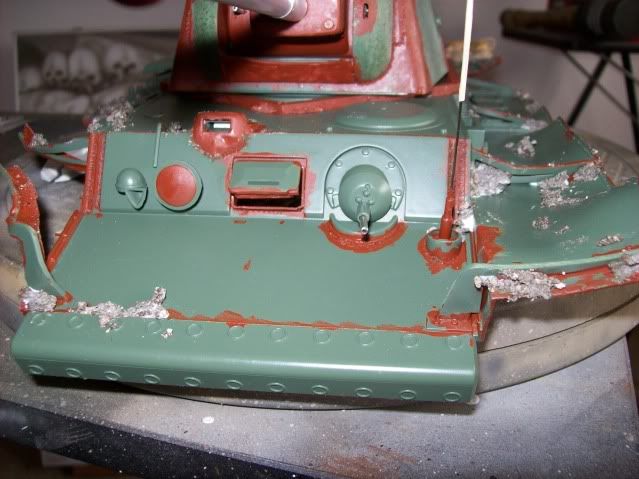

... così ho continuato l'opera realistica evidenziando del terreno depositato in certi punti ...

. ::fufi::

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C   Mer 9 Feb 2011 - 16:49

.


... come si fa l'impasto da depositare ???

... dietro l'angolo si trova sempre del terriccio misto del tutto naturale ...



... con un poco di acqua e parecchio vinavil s'imasta la quantità voluta e si depositano piccole parti nei punti nevralgici dopo averne studiate le posizioni ... gli angoli sono le trappole ideali dove le scorie del terreno si raccolgono maggiormente ...



... il trucchetto permette una dose di realismo senza dover ricorrere all'usura vera e propria sofferta dal modello impastandolo di fango (dove il realismo tocca le stelle) ma provoca non pochi danni e manutenzioni accurate ... dopo un serie di tuffi in pozze d'acqua fangosa tirai fuori un Tiger da favola tanto era diventato operativo e una settimana dopo scoprii il carrello e cingoli interamente bloccati ... mi costò il completo smontaggio per lavare con cura i pezzi incollati dalla mota ... altro che realismo naturale, meglio un po di arte fatta in casa e viaaaaa ...

.segue.
Tornare in alto Andare in basso
Contenuto sponsorizzato




MessaggioTitolo: Re: Prototipare una torretta KV1 - 1C

Tornare in alto Andare in basso

Prototipare una torretta KV1 - 1C
Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto
Pagina 1 di 5Vai alla pagina : 1, 2, 3, 4, 5  Seguente
 Argomenti simili
-
» Prototipare una torretta KV1 - 1C
» Il panzerkampwagen ausf. V "tiger"
» Nuovo carro Tamiya
» Firefly
» VENDO King Tiger Metal - Torro

Permessi di questa sezione del forum:Non puoi rispondere agli argomenti in questo forum
carrirc.attivoforum.com :: OFFICINA-
Andare verso:
