 Prototipare fa bene ....

Vedere l'argomento precedente Vedere l'argomento seguente Andare in basso
Vai alla pagina : 1, 2, 3, 4, 5  Seguente
AutoreMessaggio
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:07

... ovvero si modifica autocostruendo sul campione un soggetto da trattare come esemplare unico...

... si cerca dietro l'angolo il primo Sherman di passaggio e lo si priva della torre di fuoco... in battaglia non servono solo i cannoni ci vogliono anche i meccanici, i genieri, etc.....

... si cerca accuratamente il modello desiderato attraverso numerose fotografie e lo si studia a lungo memorizzando la stragrande maggioranza dei particolari da riprodurre, in effetti il segreto è la duplicazione su quello che s'intenda fare e nulla s'inventa o si lascia al caso...

... una delle mie massime è questa; fare per fare lo devo sempre fare e fare si fa fatica e allora tanto vale che quello che faccio lo devo fare bene...

... il soggetto da riprodurre è uno Sherman Wrecker derivato dal'M4...

... tipo questo...


... tutto bello e chiaro da copiare...
... mò la prima operazione è di realizzare la nuova torre del carro che è fissa (tanta fatica in meno da parte dell'operatore che la doveva muovere a mano)


... l'interno è sagomato a centine verticali tra il basamento ed il tetto...


... il materiale è l'insostituibile forex e sulla curvatura ho usato del cartone nobilitato dalla parte ruvida per simulare le lamiere grezze...


... i portelli e le incisioni seguono gli esempi dell'originale...

... segue....... ::tnx::
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:09

... questa è la grù reclinata... renderla funzionante non è un grosso problema però rende il carro troppo delicato e per il trial diventa uno sciupo continuo di attenzioni e manutenzione danni (un conto è il modello da sfighettone da mostrare e un altro diventa il carro per giocare duro) questo è per l'ultima voce...


... ho usato il tubo d'alluminio saldato con la Loctite (alluminium)



... il cassone porta attrezzi posteriore...


... il dispositivo a leva saldato al braccio della grù per sollevarla...




... segue............... Smile
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:10

... prova immagine





... pare che la cariatide ci sia riuscita (osservazione di Sven) ...

... godetevi l'ingrandimento intanto che mi faccio una flebo di Slilovitz.........

. ::tnx::
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:12

... yessssssssssssssssssssssss...



... la panoramica mostra le parti bianche aggiunte in platicard come complemento delle caratteristiche del soggetto, va però ricordato che questi carri da recupero non sono stati prodotti in serie ma assemblati nelle retrovie in esemplari separati con materiale arrivato sempre via mare e le disposizioni di qualche particolare può essere differente da un altro allestimento... infatti, dalle foto reperite non se ne trovano due uguali ma solo simili tra loro...

. ::tnx::
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:14

...



... il primo fondo di prevernice necessaria per trovare delle imperfezioni da dover ritoccare prima della colorazione vera e propria, serve sempre da campione per trovare la soluzione giusta sul risalto delle varie strutture e per impedire la fastidiosa piattezza del modello una volta teerminato...


... in seguito e sempre con l'aerografo sottile si ritoccano le superfici zenitali (quelle investite dalla luce perpendicolare) in modo da conferire al modello due aspetti di chiaro scuro... più chiaro sulle superfici piane e scuretto sulle pareti veriticali tanto per intendere con chiarezza il concetto di base......


... ora gli accessori sono completati e il carro da i particolari dell'attrezzatura necessaria per l'impiego di recupero...

. ::tnx::

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:16

... questo dispositivo sul traliccio del braccio della grù si agganciava con un cavo ad una puleggia speciale appicata sulla ruota di trazione anteriore destra, che in movimento alzava meccanicamente il paranco mettendolo in ordine di carico e con lo stesso sistema lo riabbassava....



... un argano interno serviva come traino d'emergenza o recuperi minori...

... le varie "cassette" portarobe ospitavano i numerosi ricambi a bordo...

... a questo punto il lavoro richiede l'opera definitiva sulle rifiniture prima degli interventi mirati sulle colorazioni delle parti separate e per rendere il tutto vissuto operativamente dopo la permanenza sui campi bellici in continue azioni di pronta assistenza....

... lo yanchee Wrecher piano piano si attesta per diventare una curiosità carrista da esibire sul campo..........
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:18

... frontale...


... gli sportelli e l'argano...


... il braccio di salita del paranco...


... attrezzature di servizio...


... trapezio di traino...


... tetto della falsa torre...


... una prima velatura di chiaro-scuro incomincia a dare la profondità voluta su certe parti..... la Brouling da 20mm viene sostituita con una dettagliata e la botola per metà dev'essere coperta da un telo impermabile...

... segue.... ::tnx::
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:20

... cimentarsi in operazioni di questo tipo nel trasformare un modello, significa incominciare da un progetto fatto e pensato a misura delle proprie capacità spese in precedenti prove...


... uno degli errori ricorrenti è la mancata percezione delle possibilità vere e proprie sull'intera azione costruttiva superando con l'immaginazione in seguito il risultato da ottenere.... si intuisce dai mancati successi una pronta demotivazione capace d'invalidare altri tentativi successivi come conseguenza patita, se la misura dei passi maldestramente fatti sconsiglia definitivamente l'ardimentoso modellista, che per il troppo aver osato sfiorare il sole s'è trovato con le ali di cera sciolte....

... piccoli progetti e modifiche continuate, curando magari un singoli particolare, ne fanno un percorso di crescita costante necessario per aquisire la sicureza sufficiente per interventi di prototipazione davvero rimarchevoli. Una buona norma sono i passi a secondo la gamba.

... un piattaforma come questa offerta su di un piatto d'argento e dove nessuno nasconde nulla sulle sue abilità, mettendole al servizio di altri appassionati al solo scopo diffusivo e senza volontà d'apparire in alcun modo "profetico" dictat diventa spontaneamente una base d'uso per facilitare lo scambio individuale e per l'espansione di una pratica "ingegneristica" da non sottovalutare sull'educazione caratteriale che non concede spazi illimitati a chiunque, ma ne fa una precisa selezione di gruppo... purtroppo visibile osservando il sociale qualunquista alla deriva...

... quindi buon modellamento per tutti :clapclap: :clapclap: :clapclap: da Sven dei carri e non solo...... :angelo:

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:21

... alle volte ci s'imbarca in lavori di duplicazione che richiedono pezzi da realizzare a mano, come un radiatore o una balestra a fogli...



... o devi farti i parafanghi su misura...



... che se sei in grazia divina lo tiri a martellate libere in meno di mezzora...

... la realizzazione del muso di un camion... "Faun-NAG" 1932...



... un cassone originale da copiare in legno...



... un qualcosa che sai di aver solo in esclusiva...



... uscito dalle proprie mani...



... come il difficile musone del Morris...



... o il Bussing-NAGTatra.................................. :yeah: :yeah: :yeah:

.

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:28

... i particolari che contano e fanno la differenza sul modello, alle volte non sono visibili passando in secondo piano ingiustamente...


... la sola aggiunta della catenina ne cambia l'aspetto ...



... le cerniere sui coperchi apribili dei cantenitori ...



... d'obbligo l'apertura dei portelli anteriori stamapati chiusi da Tamiya ...



... l'autocostruzione dei supporti per i cingoli di scorta ...



... e la chiusura della postazione della MG32 ...



... o la comoda salita ...



... o la tacca di mira del collimatore di tiro ...



... montare un modello bene non significa essere diventati "modellisti" ...



... vuol dire fare solo del montaggio ...

. :graz:
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:30

... il Rommelkiste rivisto e corretto dopo l'accurato intervento...


... un altro esempio...


... apribile...


... per le cerniere non ci sono problemi, basta farle su misura...


. :cincin:
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:33

:::new:::

.personale.

... sulla prototipazione come spiegato all'inizio ... il punto di partenza risiede sull'osservazione e stima accurata del mezzo preso in considerazione che dev'essere contenuto a secondo la capacità individuale sull'impresa da affrontare ... solitamente presento il prototipo giù nelle sue fasi avanzate saltando le necessarie fasi di preparazione, quindi in questa presentazione cerco di dare l'idea di che cosa si nasconde dietro un progetto ...

... il soggetto in esame è un autocarro Mercedes-Benz L 4500 R "Maultier" semicingolato ... un veicolo a metà tra gli autocarri pesanti adibito per percorsi difficili ...



... come premessa ed è la raccomandazione di massima importanza, per i veicoli cingolati si parte sulla ricerca di questo particolare, senza cingoli si lascia perdere ogni velleità d'iniziativa ... trovati i cingoli ho dato inizio alla fase d'estrapolazione usando la fotografia per ricavare le quote sulle proporzioni ...

... il Mercedes-Benz è lungo 7.860 largo 2350 e alto 3215 ... scelta obbligata per gli organi meccanici da adattare sulla scala 1.16 che solitamente uso per queste prototipazioni autocostruite ...

... ne esce in scala un mezzo lungo 49.125mm e largo 146.875mm ... appunto un autocarro medio costruito dal 39 al 1944 ... motore a 12 cilindri Diesel da 112cv 5 marce e 66 chilometri orari ...



... il modello RC avrà un differenziale sui trascinatori e un motore molto ridotto per ottenere la velocità in scala del veicolo ... e in merito ad una vecchia diatriba sui principi di sterzatura, questo prototipo non avrò le trasmissioni doppie sulla cingolatura ma solo una per entrambe le piste dentate ... il rischio è del tutto mio e ben sapendo per esperienze trascorse che un semicingolato per muoversi a piacere sul difficile, ha la necessità del blocco sul cingolo per sterzare, voglio tentare nel percorrere un'altra soluzione ...

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:34

... i primi disegni in scala servono come bozza iniziale ...



... per la traccia lineare "piatta" sul profilo del modello ...



... il sistema può apparire rozzo, ma aiuta molto sulla riunione dei pezzi che in seguito andranno assemblati separatamente ... l'eventuale errore esce da solo proprio per una ragione d'incompatibilità tra le masse in gioco, meglio sbagliare una sola sezione se l'intera costruzione ... vale a dire che se ho la cassonatura dimensionata con esattezza e la cabina (sempre difficile) leggermente fuori scala o addirittura errata sulle forme, risulta facile scoprire la causa mettendo i pezzi a confronto diretto ...



... un disegno si corregge con semplicità mentre un manufatto costa tempo e fatica scoprire l'aver toppato ...

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:35

... dopo aver quotato il carrello considerando le misure in scala ...



... si procede con una prova pratica usando dei residui di magazzino ...



... utili per scoprire difetti di proporzione ... e per stabilire la lunghezza del cingolo ...

... prototipazione e autocostruzione non offrono nessun prodotto da assemblare e sia pur la minima parte del progetto va pensata e realizzata a se ...


.segue.

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:36

... qui ci vuole parecchia pazienza ...




... nello spazio tra la ruota anteriore e il trascinatore dentato ci devono stare il differenziale le trasmissioni, un riduttore di velocità ed un motore ... tutti gli spazi sono calcolati con precisione millimetrica dal momento che per tutta questa roba indispensabile non si può uscire dalle misure in scala ...

... solitamente si vede un modello in costruzione con le parti indispensabili collocate al loro posto e non si va a immaginare che per mettercele si sono fatte delle misurazioni e calcoli di superfici abbastanza elaborate ...

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:38

... altra rogna da risolvere ...



... il dischetto dentato bianco in primo piano è il risultato del calcolo sul passo stabilito sul trascinatore DOPO averne calcolato la circonferenza ... un dente in più o in meno porta il ruotino a dimensioni inaccettabili per la scala ... non è un'operazione facile, tuttaltro e per avere ragione sul problema si prova e riprova finche si trova la combinazione giusta ... qualcuno ricorda di certo le lunghe discussioni sui cingoli e di certi personaggi che la fanno facile sulla loro costruzione ... bene, anzi un accidenti ... perchè basta provarci per capire che l'adattamento cingoli-trascinatore è un problema non da poco e dove le approssimazioni e le chiacchiere teoriche poco si sposano con i risultati d'immaginazione ... per trovare il passo come minimo ho provato almeno 4/5 soluzioni e non � detto che questa soluzione sia definitiva, perchè è solo la prova pratica (cioè fare girare il tutto per bene) che la dirò in merito, sperando che il dente entri ed esca senza impedimenti sulla presa del cingolo ...

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:39

... dopo il profilo si arriva all'estrapolazione del frontale partendo dal cofano radiatore come spunto ...



... proseguendo nel quotare le misure sulle proiezioni inclinate ricavando la sagoma esatta del musone del camion ...



... da questi primi disegni si riparte con un controllo per scoprire eventuali sviste subite dal progetto iniziale ... vale a dire niente fretta nel modo assoluto ...

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:41

... dopo la stesura disegnata e continuamente controllata, uno stress noioso ma utile per un progetto valido, un po di lavoro manuale ritempra la creativit� pratica ...



... e porta la riscoperta sul mestiere della battitura sulla lamiera ...



... che nel caso è un lamierino d'alluminio dallo spessore di un millimetro, si potrebbe usare del rame da 0.5 ben più plasmabile da sagomare ma altrettanto debole in caso d'urto e si sa che un RC è soggetto ad occasionali fuori controlli ...





... naturalmente questa pratica "richiederebbe" il master in legno sul quale battere il lamierino fino alla sagomatura, ma ... sarebbe anche facile ... e per uno che le difficoltà se le inventa, questi due parafanghi a sezione contraria li ho realizzati ad occhio e se il primo esce con facilità, la misura dell'abilità si confronta con il secondo, e questo è l'esatto capovolto ... una libidine niente male coltivata con un paio di martelletti particolari "che mi sono fatto, anche questi" per l'occorrenza ... siamo o no dei modellisti ???

... e allora dove sono le difficoltà ???
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:43

.personale.

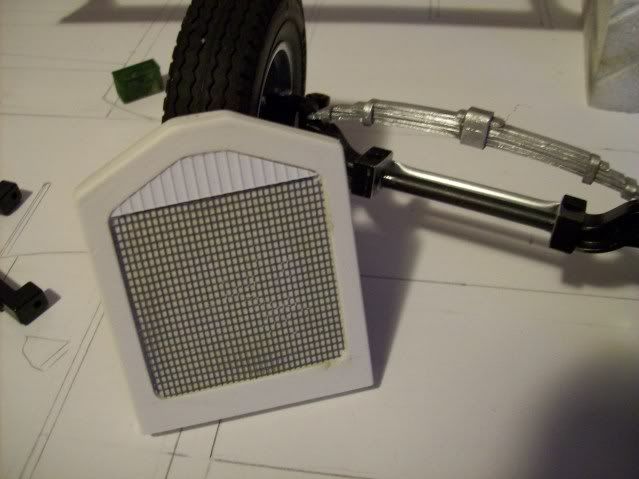

... il radiatore ...



... e i ferri del mestiere ...



... poca roba ma preziosa ... tipo il forex per esempio ... in scrach da un centimetro di spessore ...



.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:43

... controllino in pianta sui parafanghi ...



... tutto OK.

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:45


.... si ricava la cornice del radiatore dal pieno di plasticard ...



.. e la rete dalle zanzariere ...



... fantasie e manualità applicate diventano parte sulla creazione ... il creativo è colui che "trasforma" ... uno che aborrisce l'accettazione se non prima di averla sperimentata ...

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:46

... il phanteon del musone in crescita ...



... e domani sono in arrivo gli organi meccanici ::pazzissimo: ::clap:: ::hee::

. :ciaociao:

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:47

... si continua ...



...




.segue.

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:48

.


... controllino





... ci sono al millimetro ... OK



... bhe, bho, bha! ... ma s�.



.segue.

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5159
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:49

... questi piani inclinati o sagomature scolpite si realizzano in forex da 5mm ...



... che si presta ottimamente per essere lavorato in ogni modo ...



... ad esempio per il tetto ricurvo completamente ...

.segue.

.
Tornare in alto Andare in basso
Contenuto sponsorizzato




MessaggioTitolo: Re: Prototipare fa bene ....

Tornare in alto Andare in basso

Prototipare fa bene ....
Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto
Pagina 1 di 5Vai alla pagina : 1, 2, 3, 4, 5  Seguente
 Argomenti simili
-
» Prototipare fa bene ....
» A - L'importanza di fotografare bene le nostre creazioni
» Bere molto fa bene: un falso mito
» Scala Amoris: Salirla è Bene e rende Felici
» Quant'è bello quando l'altri stanno bene!

Permessi di questa sezione del forum:Non puoi rispondere agli argomenti in questo forum
carrirc.attivoforum.com :: OFFICINA-
Andare verso:
