MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:51

.personale.

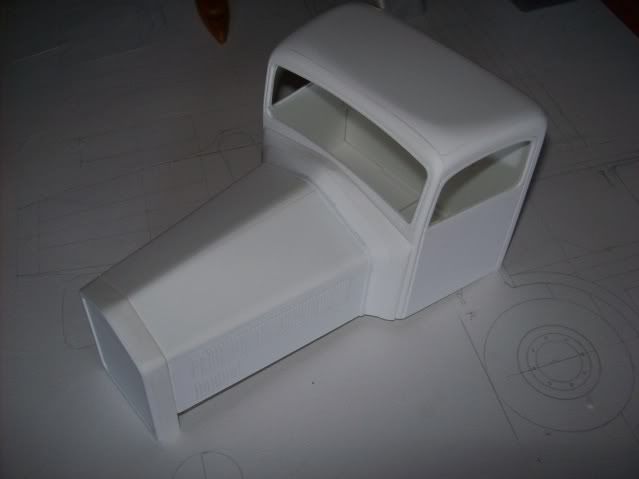

... le rotondità sulla cabina Mercedes-Benz ...

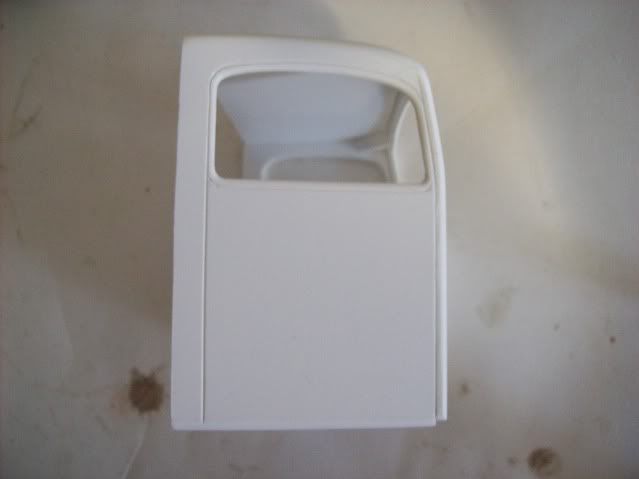

... la portiera ...



... che poteva diventare apribile se non fosse "portante" ... ho sacrificato l'operazione per una ragione pratica ...

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:52


... avanti ...

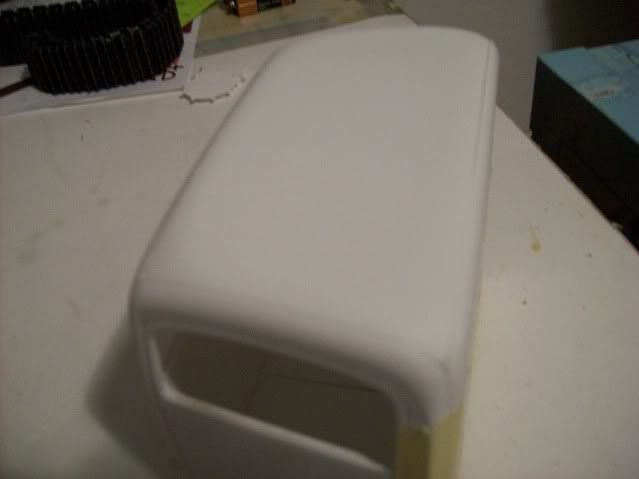

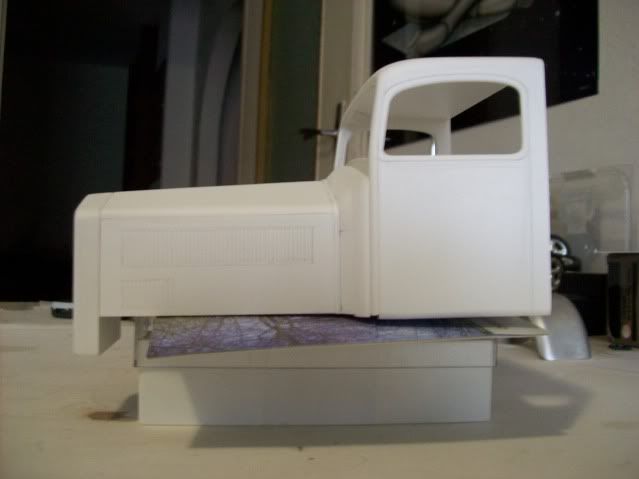

... il profilo ... e il tetto ...



... la scatolatura fissata per dare la sagoma si apre sul retro per poter completare l'interno, fissare i vetri, etc.

... il problema sul dinamico è che a differenza dello statico ha parecchio di mobile e questo complica la costruzione non poco ... e per chi se ne intende di camion la carrozzeria è l'ultima operazione ... ma quel testone di Sven ragiona al contrario e se gli dai una casa da costruire cercherà la soluzione per iniziare dal tetto ...

... bha, che strana gente s'incontra su di un forum di brava gente .............................


:fun: :fun: :fun: :fun: :fun: :fun: ;D :ciaociao:
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:56

... in effetti è un'esperienza vedere tra le mani un cubo da sgrossare degli spigoli per ottenere la rotondità necessaria sul modello ...



... risottolineo che l'operazione non è "difficile" e il merito va al forex che da la possibilità d'essere lavorato in ogni sua composizione non avendo linea o testa alcuna ... l'abilità dev'essere concentrata sulle sagomature che devono per forza avere le stesse curve in ogni intervento per armonizzare con la forma originale del modello copiato ... la tecnica a scrasch "assemblare a strati per ricavare la sagoma" aiuta moltissimo dove necessitano curvature o incisioni di scolpitura altrimenti impossibili da realizzare ... il tetto e il cofano motore volendo si ricava in lamierino di alluminio molto più velocemente che realizzare i due pezzi in forex ... sono scelte passionali in cui si trova il cimento a piacere ... per esempio gli stessi parafanghi in alluminio si possono realizzare in forex :azz: :okkio:

... si tagliano in piano le sezioni curve della linea del parafango ben proporzionate e si incollano l'una sull'altra fino a farne il pacco utile, poi si rifiniscono i bordi con differenti abrasivi dal grosso di grana al fine e il parafango è fatto ... ovviamente a me piace la strada in salita come la costruzione della lama del martello sagoma apposta ... o l'assenza del master come ho già scritto e perchè ???

... perchè vorrei trasmettere a chi fa del modellismo impegnato dei passi "collaterali" necessari per crescere in una pratica creativa che non può concentrarsi unicamente sulla materia in discussione del tipo; ... che persino l'utensile o gli accessori necessari per le operazioni diventano alle volte una forma di modellismo aggiunto ... la musica come accompagnamento ... modella e soddisfa qualcosa dentro il "sistema cellulare" che armonizza le capacità creative ... l'ambiente adatto ... i momenti favorevoli da scegliere ... tutto diventa un modellamento dentro l'arte modellistica ... e poi, non ultima risorsa (il gruppo di contatto a cui appartieni) come CARRIRC o altri siti di spartizione e scambio informativo indispensabile per conoscere e socializzare in sana compagnia ... che di questi tempi è un tonico dal sapore raro ...

. ::clap:: :ciaociao: ::clap:: :ciaociao: ::clap:: :ciaociao:

. ::hee::

.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:57

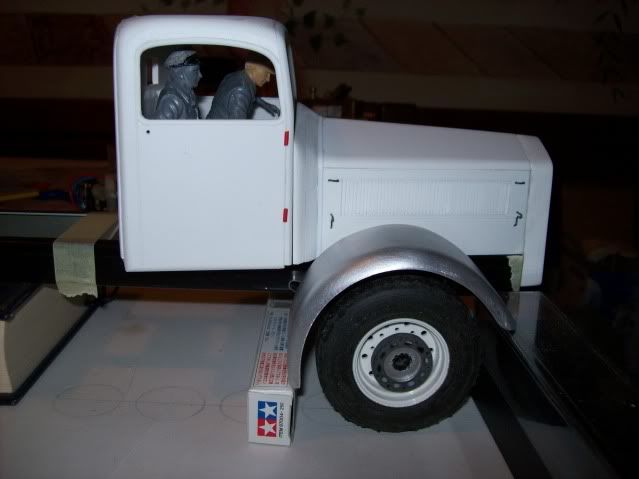

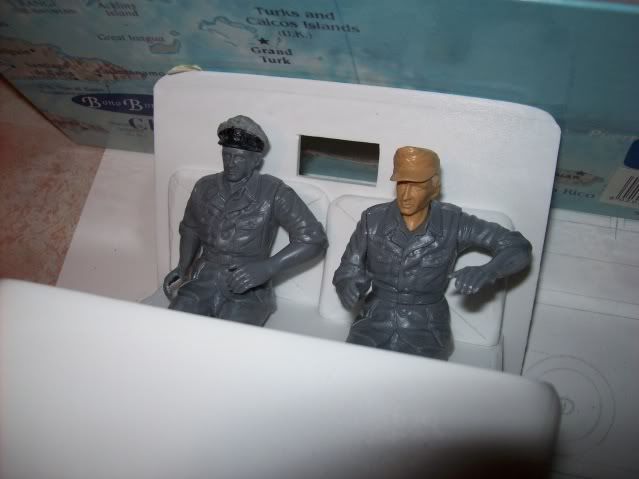

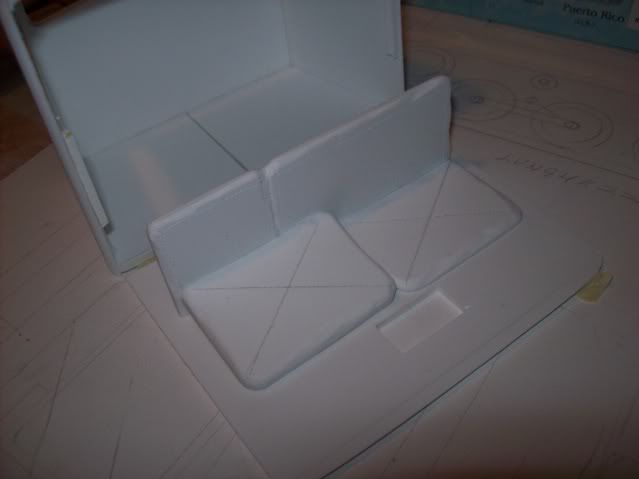

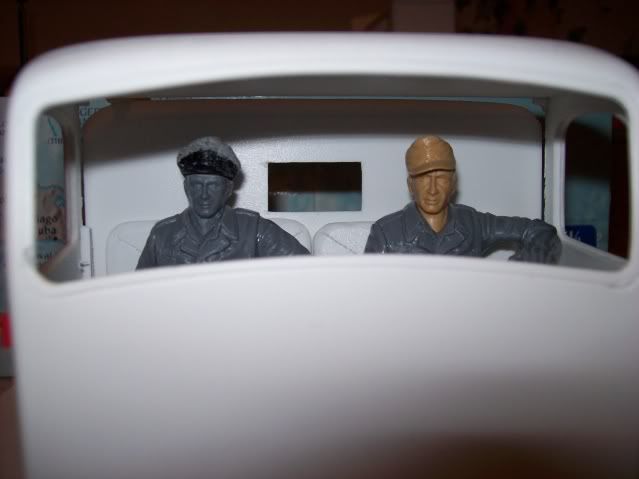

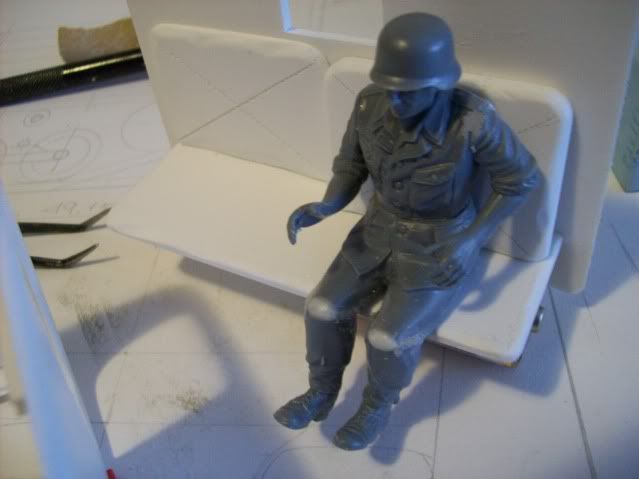

... sedili interni ...



... equipaggio ...



... autista e ufficiale di viaggio ...



.segue.

.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 21:58

... controllo pezzi staccati ...



... è bene assenblare i provvisori ...



... per individuare gli errori ...



... segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:00

... qui la prototipazione non c'entra ... ma le modifiche sui figurini sì ....



... piuttosto ci sono degli interventi mirati sulle posizioni ...



... degli arti per ottenere delle posizioni diverse tra i figurini standard ...

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:02

.

... non essendo nel mio carattere di nascondere gli errori, cari miei osservatori ho meravigliosamente cannato "leggi errato - sbagliato" le dimensioni della cabina ...

... a questo punto si potrebbe almeno auspicare che una stizza o un canchero bestiale turbasse la serena atmosfera della fabbrica d'idee di Sven ... ??? ... nientaffatto, anzi zufolava da canarino contento ... chi lo capisce è bravo ...

... l'ho visto gettarsi con entusiasmo sulla nuova sagoma gongolando felice ... e un lavoro rifatto viene anche parecchio meglio del precedente, secondo me dev'essere la maturità o il merito è di quegli strani esercizi che fa in privato ... con lo spadone da un paio di chili :cool2: :angelo: ... se ne torna distrutto ma sereno da paura ...

.segue.

.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:03

... i particolari ricostruiti ...



... il cofano di destra ...



... e la bombatura della cabina sono stati fatti di nuovo ...

.segue.

.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:04

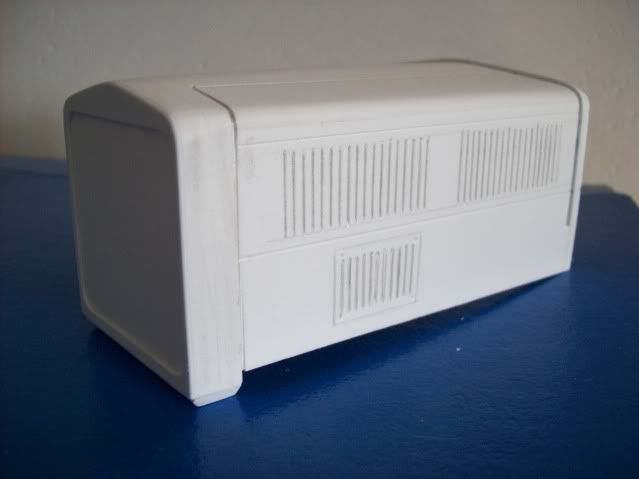

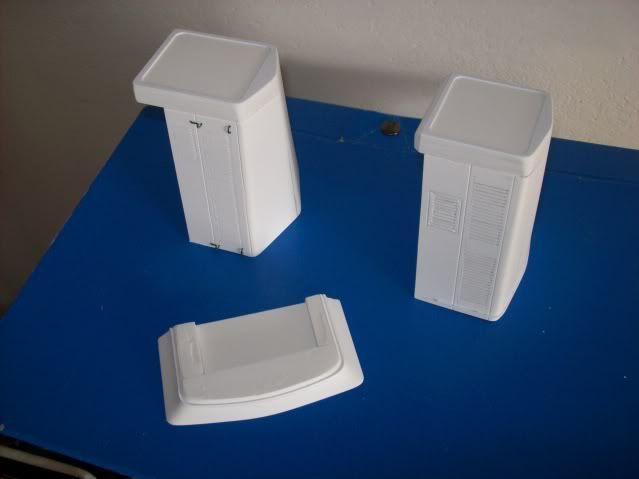

... il cofano del Mercedes-Benz R Muaultier è diverso da quello del 4500 LC ... scoperte le differenze non m'è restato che provvedere alla bisogna ...



... un errore insegna esperienza sempre ...

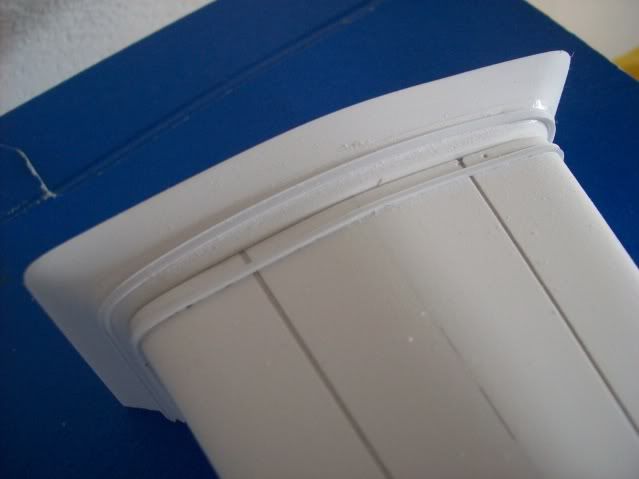

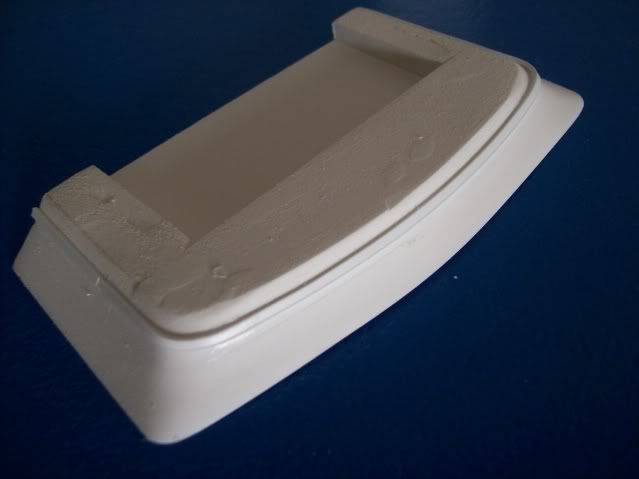

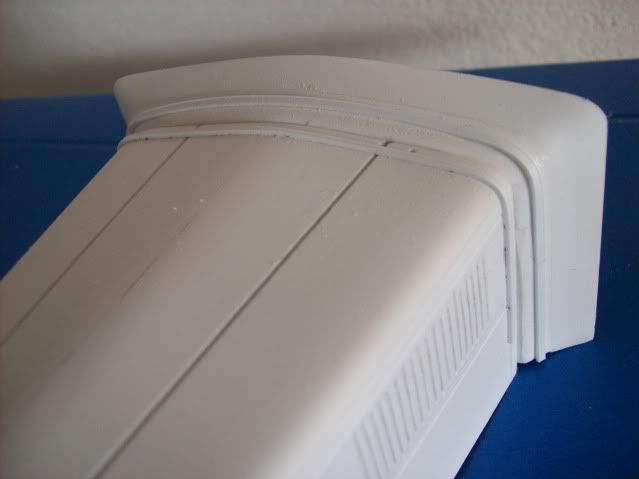

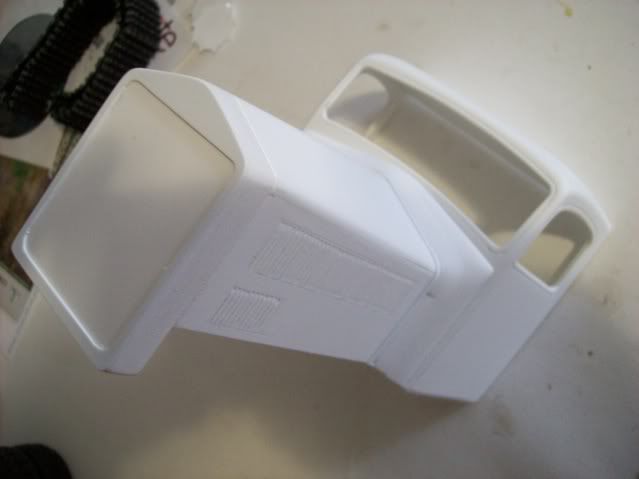

... il cofano unito alla bombatura della cabina ...



... cosa sono le due regge di profilo ???



... i grossi Mercedes avevano cabine fissate al telaio e cofani motori asportabili, vale a dire non solidali con la cabina stessa ... e per impedire infiltrazioni d'acqua tra i cofani e le cabine, una striscia impermeabile si fissava con delle viti assicurando la tenuta ... in seguito si vedrà di cosa si tratta ...


. :ciaociao: ;D ::clap::

.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:05

.personale.

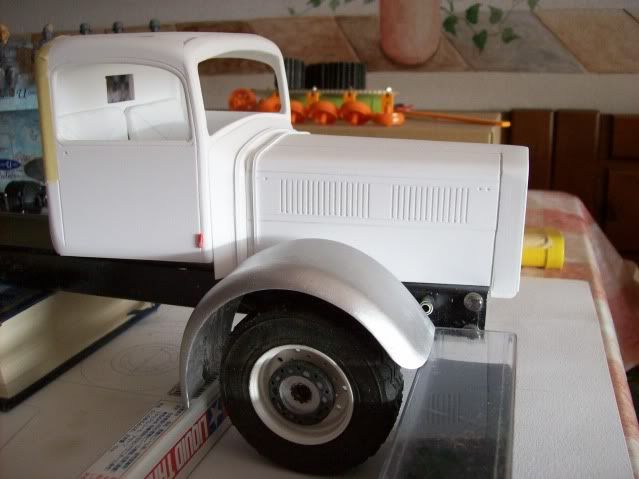

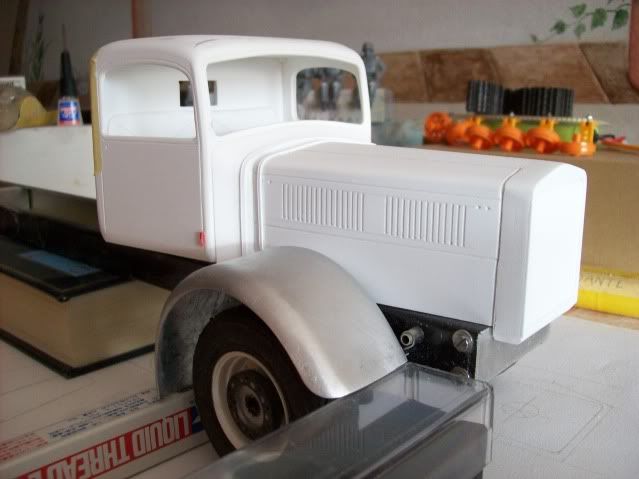

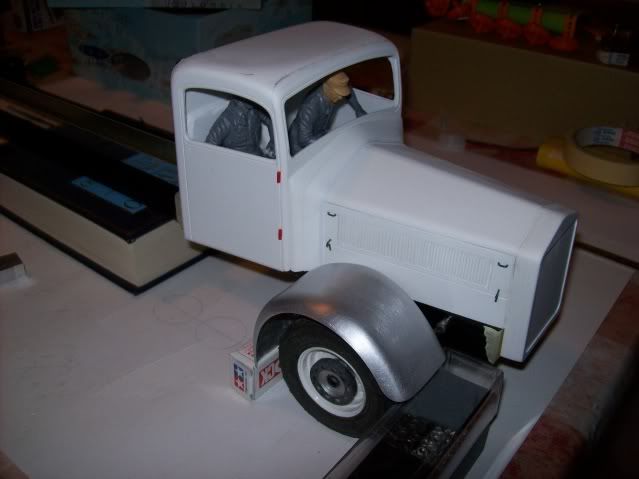

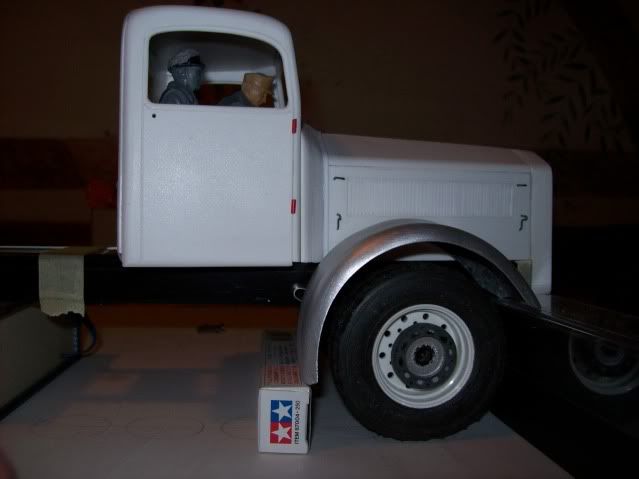

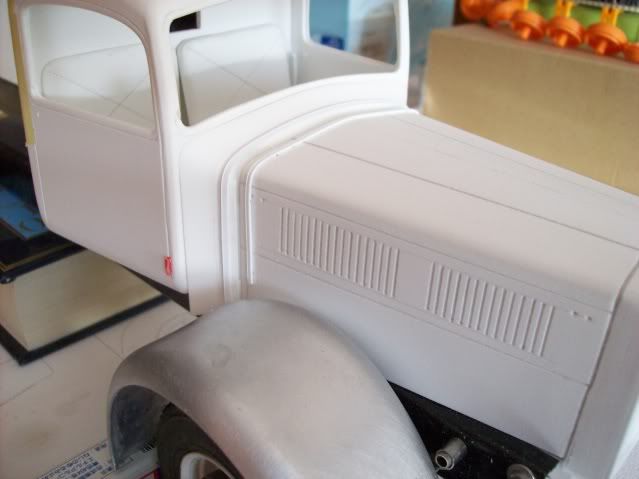

... la nuova configurazione ...



... riveduta e corretta ...



... le differenze si vedono ...

.segue.

.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:07

... il preciso raccordo si ottiene con i decimali sull'asportazione di forex ... non ci sono altri sistemi che un tamponcino sagomato e carte di diverse grane badando a non aggredire il forex che tende a "scarparsi" se violentato con rabbia ...



... la calma e la certezza su quel che si vuole ottenere sono fondamentali per ricavare le parti cuvilinee ...

... se osservo le foto e conosco una mia certa esperienza in merito ad altre prototipazioni, dico che dopo le verniciature ben metà dei particolari spariscono allo sguardo e neppure vanno ad interessare chi le stà guardando, ma questo non vuol dire togliere a me stesso un piacere che non ha nulla a che fare con l'esibire il modello ... se una creazione mi piace e la godo strada facendo il riconoscimento vale qualsiasi altro obbiettivo.

.segue.

. :ciaociao:

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:08

... le differenze tra il Mercedes-Benz LA e l'R ...

... il 4500 LA ...



... e il 4500 R ...



... mo sono contento e mi resta un musone in magazzino :dentone: :dentone:

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:10

... prototipare significa anticipare qualsiasi cosa serva per la bisogna e il volante diventa un osso duro da realizzare ...

... prototipo ... esemplare unico in se stesso ... uno successivo diventa una copia ...

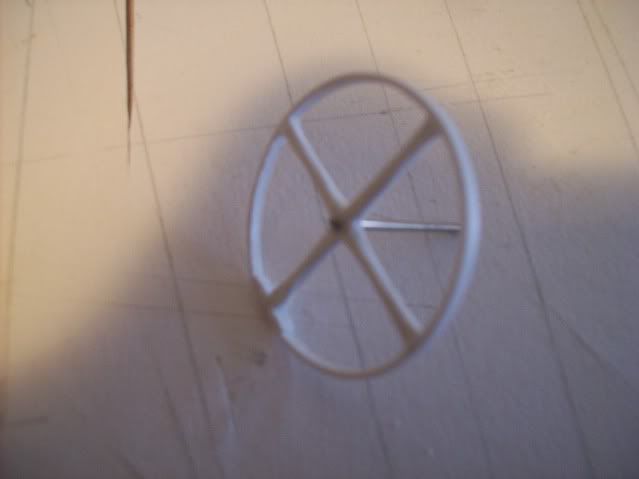

... ci vogliono 5 pezzi per comporne uno intero ... la corona ricavata da una listina di plasticard ... un pezzetto per la giunzione delle estremit� ... la razza centrale e le due trasversali ... facile?

... provate e poi mi dite ... ::ball::

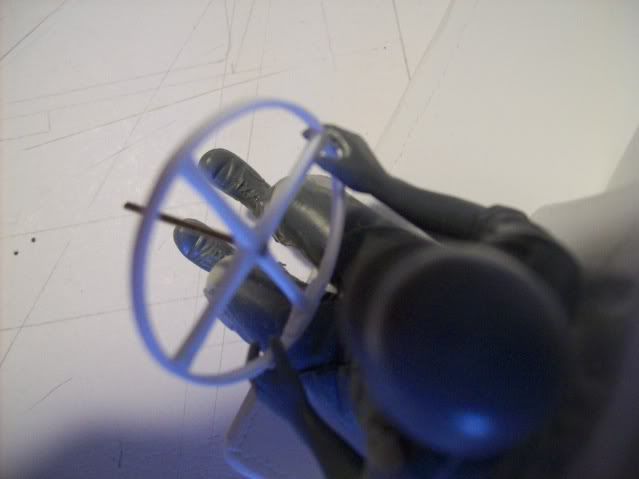

... ogni progetto ha un suo fine e l'autista deve impugnare il volante con naturalezza ...



... significa che le due azioni hanno una comunione d'intenti ...



... anche il sedile dipende dalla posizione fatta assumere al pilotino e torno a dire che tutto questo una volta chiusa la cabina scompare dall'attenzione per via dell'osservazione superficiale che difficilmente porta su particolari semi nascosti ...


.segue.

.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:11

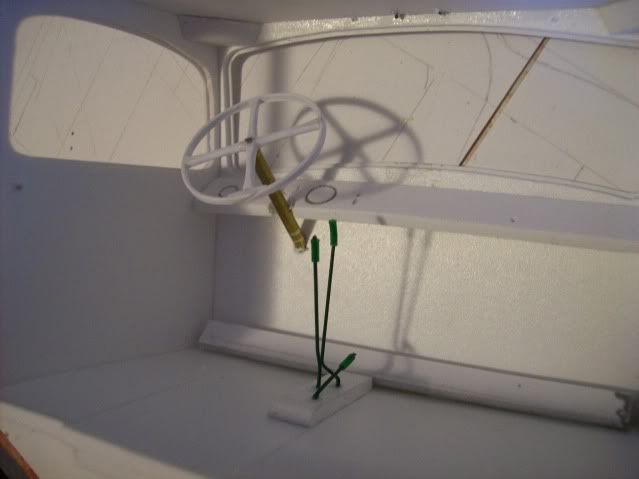

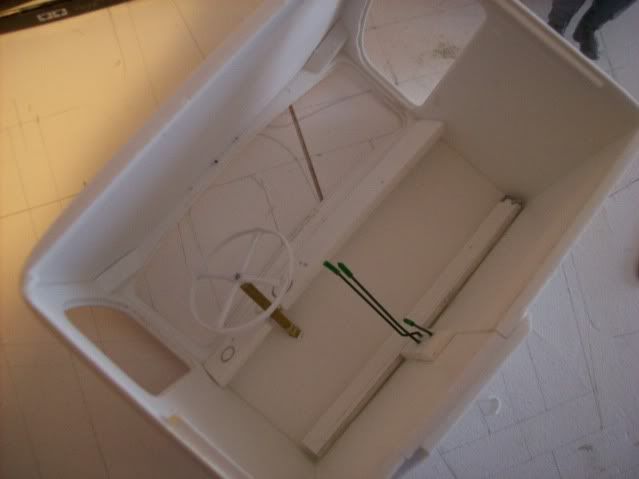

... l'interno mostra il particolare sulle fresature per gli alloggiamenti dei vetri ...



... le battute sono necessarie per abbattere gli spessori fuori scala e sono ricavate con la fresa di precisione Proxxon ... si possono ricavare anche ovviamente a mano incidendo il forex come ho sempre fatto ...

... volendo divertirsi personalmente ed è difficile resistere ... gli interni sono ricchi di paticolari da aggiungere e sugli statici diventano l'obbligo morale del modellista perfezionare i dettagli ...



... la pedaliera manca ... come gli interni delle portiere con le maniglie per la salita dei vetri ... i dettagli sugli strumenti del cruscotto ... i comandi dei tergi cristalli ... e le tasche porta documenti che andrà a fare per uno sfizio ...

... l'esterno deve dare soprattutto la sagoma e la caratteristica del veicolo e questo principio sottrae moltissimi particolari che possono fare sul modello stesso un capolavoro sul dettaglio realistico che se ben portato a termine vale più del progetto stesso iniziale ... mi spiego; tutti possono completare un carro armato ma tra i due potrebbe nascere una differenza abissale ... e questa va a merito del dettaglio usato ...

.segue.

.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:12

... il tettuccio apribile in tela ...



... e conto 57 particolari realizzati a mano ... per la sola cabina - interni ...

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:13

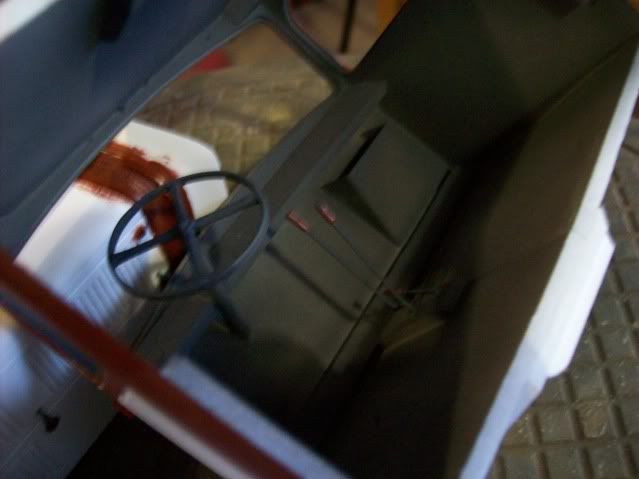

... passata d'obbligo sulle parti lavorate ... un fondo di vernice densa chiude le eventuali porosità sul forex ...



... linterno con l'aggiunta della tasca porta documenti ...

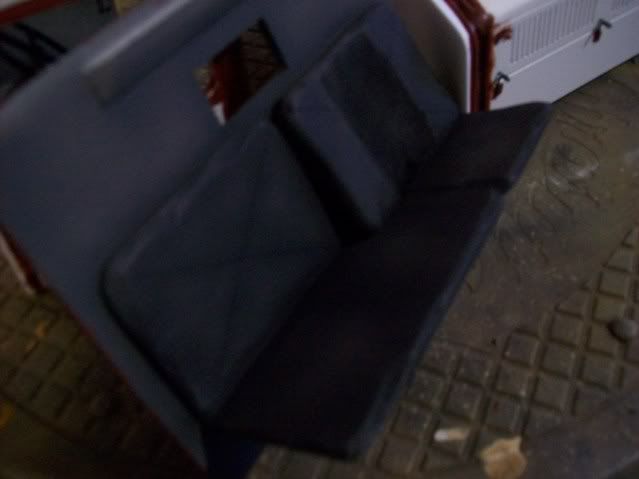

... e i sedili scolpiti e verniciati in traslucido per imitare la pelle di rivestimento ...



.segue.


.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:14

.personale.

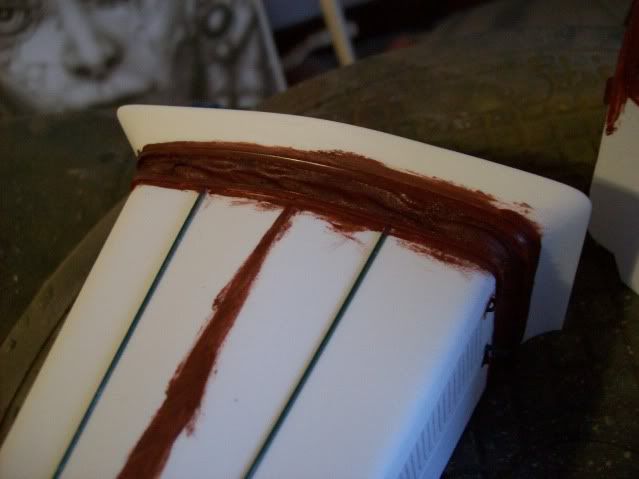

... la fascia impermeabile che impedisce le infiltrazioni d'acqua nel vano motore ...



... la vernice dev'essere scarteggiata con grana finissima prima delle successive colorazioni ...


.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:15

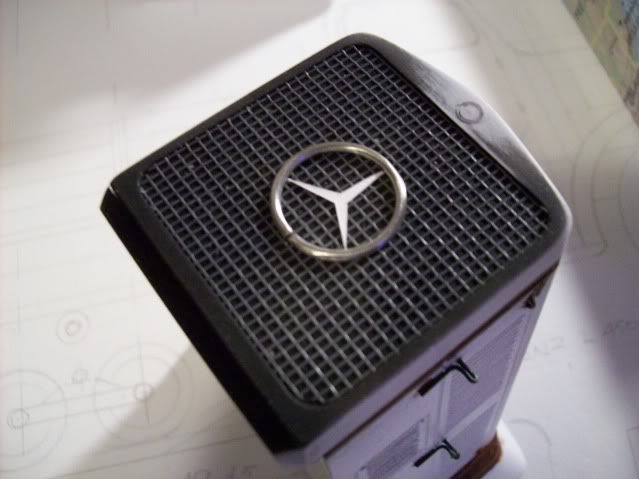

... il marchio di fabbrica ...





.segue.

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:21

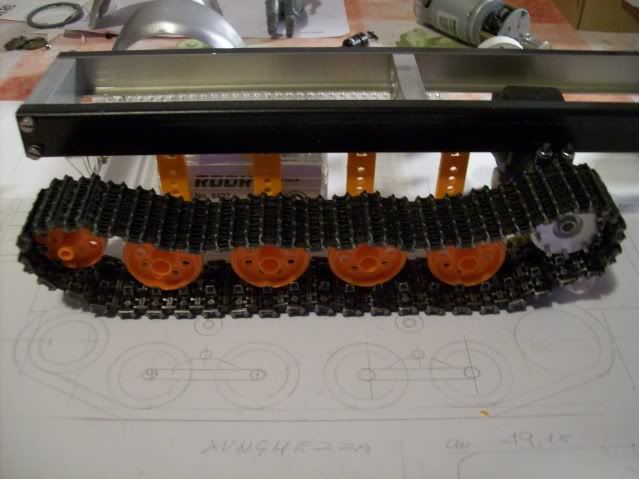

... il carrello posteriore in posizione per le misure ...




... un supporto provvisorio regge alla belle meglio l'insieme tanto da permettere il da fare ...


.segue.

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:22

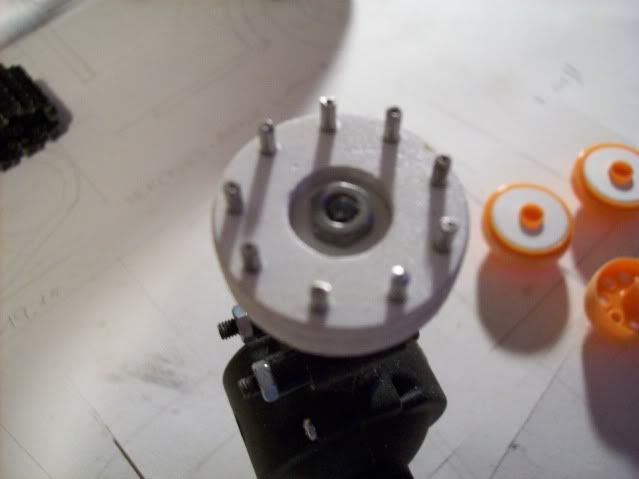

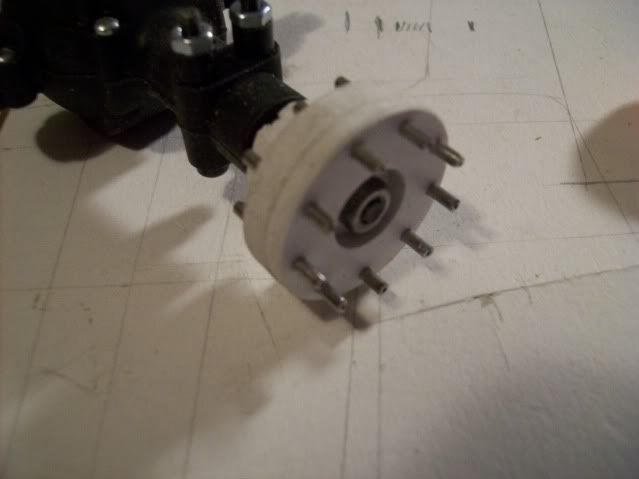

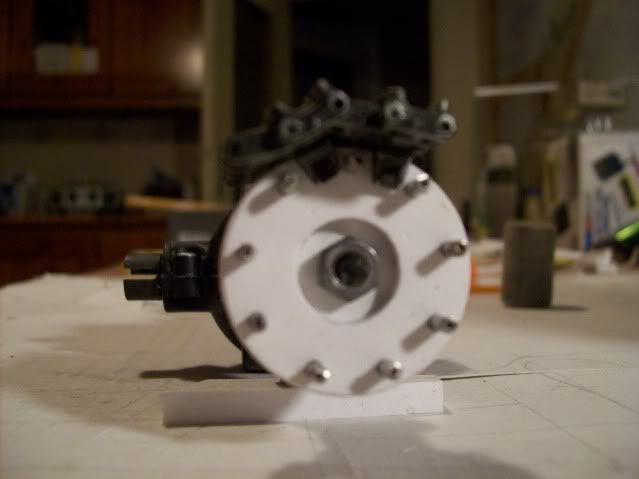

... il trascinatore di prova ...



... realizzato in forex scrach ...



... ricavare il diametro/passo è stata dura ... basta un diametro con la differenza di un millimetro e sei fuori dal passo desiderato ...



... n� bella storia e un'esperienza del tutto nuova .......... gente questo è davvero un gran bel divertimento ...


:fun: ::fufi:: ::hee:: :clapclap: :cincin: :yeah: Razz :ciaociao:


... e m� 💤 💤 💤 💤 💤 💤 💤 💤 :angelo:


.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:24

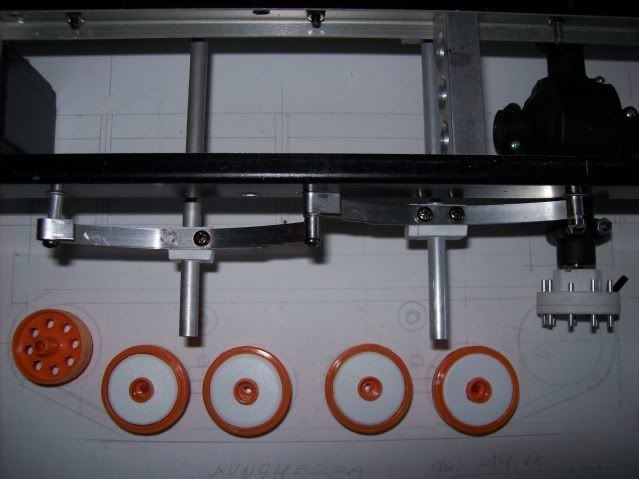

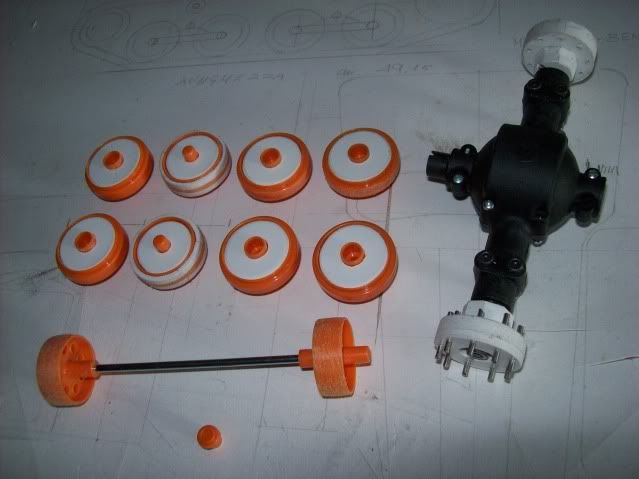

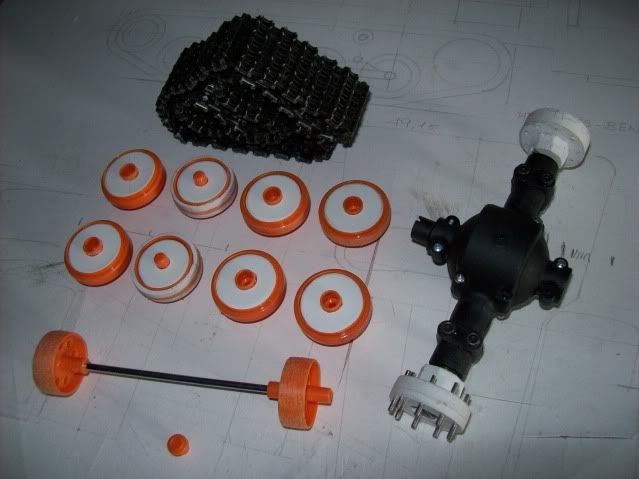

... l'antipatica operazione di preparare le ruote che formano il carrello ...



... diversi pezzi sono stati modificati per unificare i rulli ...



... ora ci sono 8 balestre da costruire e servono per il basculaggio dei carrelli a due a due ...

.segue.

Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:25

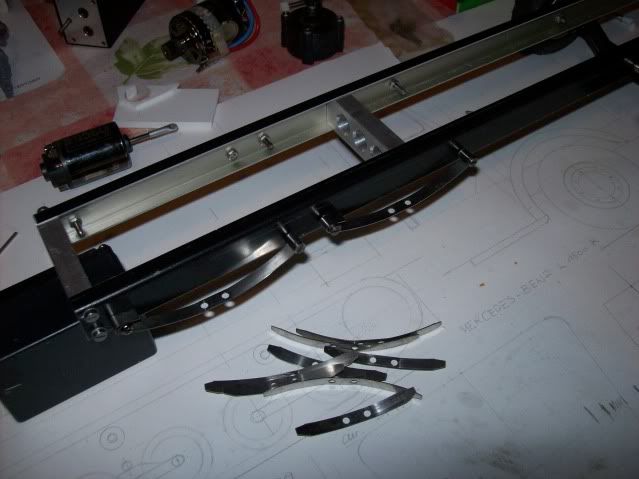

... le balestre sul telaio ...



... che reggono il carrello ...

.segue.


.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:25


... che ho riposizionato corrette ...




... esigenza dovuta alla posizione del carrello da aggiungere che oscilla direttamente sugli assi e per restare in misura-scala ho accavallato tra loro le quattro balestre ...

.segue.


.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:26

... e vista la domenica di riposo forzato ...



... mi pareva strano non fare nulla ...



... i bracci delle ruote si ricavano in serie cos� non ci sono differenze in gioco ...



e quando ci sono dei perni in ballo bastano poche diversità sulle forature per non rotrovarsi in precisione ...

.segue.
Tornare in alto Andare in basso
Sven Hassel
Generale
Generale
avatar

Località (indirizzo completo) : Canzo
Età : 74
Messaggi : 5151
Data d'iscrizione : 09.02.11

MessaggioTitolo: Re: Prototipare fa bene ....   Mer 13 Apr 2011 - 22:27


... va da se che il carrello incomincia a ....



... forma .......... ::pazzissimo: nà faticata ...

.segue.
Tornare in alto Andare in basso
Contenuto sponsorizzato




MessaggioTitolo: Re: Prototipare fa bene ....

Tornare in alto Andare in basso

Prototipare fa bene ....
Vedere l'argomento precedente Vedere l'argomento seguente Tornare in alto
Pagina 2 di 5Vai alla pagina : Precedente  1, 2, 3, 4, 5  Seguente
 Argomenti simili
-
» Prototipare fa bene ....
» A - L'importanza di fotografare bene le nostre creazioni
» Bere molto fa bene: un falso mito
» Scala Amoris: Salirla è Bene e rende Felici
» Quant'è bello quando l'altri stanno bene!

Permessi di questa sezione del forum:Non puoi rispondere agli argomenti in questo forum
carrirc.attivoforum.com :: OFFICINA-
Andare verso:
